Misst Druck- &
Zugkraft (Push / Pull)
16 Bereiche bis zu 10000 N

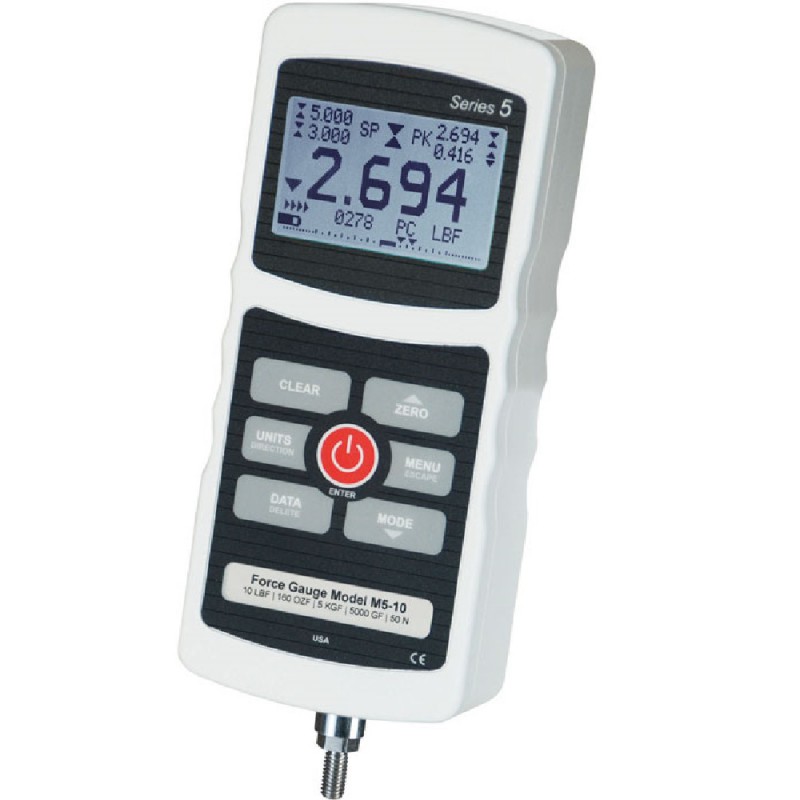

Die Serie-5 der digitalen Kraftmesser für Druck- und Zugkraft ist für Tests in Qualitätskontrollen, Produktionen und Entwicklungsbereichen konzipiert. Verschiedene Kapazitäten von 0,5 N bis 10000 N sind für eine Vielzahl von Anwendungen im Bereich der Medizintechnik, Pharmazie, Verpackungen, Konsumgütern, Automobil- und Luft- und Raumfahrtindustrie sowie anderen Branchen verfügbar.
Das Kraftmessgerät ist mit einer Messrate von 7000 Hz und den präzisen Resultaten selbst für schnelle Tests geeignet. Die Genauigkeit beträgt ±0,1% des Skalenendwertes mit einer Resolution von 1/5000. Das große, hintergrundbeleuchtete LCD-Grafik-Display gewährleistet schnelles und einfaches Ablesen, zugleich ermöglicht die einfache Menüführung schnellen Zugriff auf die vielen Funktionen und konfigurierbaren Parameter des Messgeräts. Daten können mittels USB, RS-232, Mitutoyo (Digimatic) oder analogen Ausgängen zum PC oder anderen Datensammlern übertragen werden.
Der Serie-5 ist mit einem Datenspeicher ausgestattet, der bis zu 1000 Messwerte und statistische Berechnungen aufnehmen kann. Diese können zum PC übertragen werden. Die integrierten Sollwerte mit Indikatoren sind ideal für Pass-Fail-Tests und die Auslösung externer Geräte wie einem Alarm, Relais oder Prüfstand. Das Messgerät ist zu 150% der Kapazität vor Überbelastung geschützt: Ein analoger Balken wird auf dem Display für die grafische Darstellung der angewandten Kraft angezeigt.
Der Modus zur Durchschnittsberechnung, der die durchschnittliche Kraft während der Messung aufzeichnet, ist nützlich für Anwendungen wie Zugmessungen; mit dem externen Auslösemodus werden Kontaktgeber-Prüfungen einfach und genau ausgeführt. Das ergonomische Aluminium-Design ermöglicht die Nutzung mit Hand oder eine Prüfstandmontage für anspruchsvolle Testanforderungen. Um die Messzellenachse nach oben oder unten auszurichten, kann das Gehäuse umgedreht werden. Das Display und die Tasten bleiben hochkant.
| Modell | Lb | Oz | Kg | G | N | kN | mN |
|---|---|---|---|---|---|---|---|
| M5-012 | 0.12 0.00002 |
2 0.0005 |
50 0.01 |
0.5 0.0001 |
500 0.1 |
||
| M5-025 | 0.25 0.00005 |
4 0.001 |
100 0.02 |
1 0.0002 |
1000 0.2 |
||
| M5-05 | 0.5 0.0001 |
8 0.002 |
250 0.05 |
2.5 0.0005 |
2500 0.5 |
||
| M5-2 | 2 0.0005 |
32 0.01 |
1 0.0002 |
1000 0.2 |
10 0.002 |
||
| M5-5 | 5 0.001 |
80 0.02 |
2.5 0.0005 |
2500 0.5 |
25 0.005 |
||
| M5-10 | 10 0.002 |
160 0.05 |
5 0.001 |
5000 1 |
50 0.01 |
||
| M5-20 | 20 0.005 |
320 0.1 |
10 0.002 |
10000 2 |
100 0.02 |
||
| M5-50 | 50 0.01 |
800 0.2 |
25 0.005 |
25000 5 |
250 0.05 |
||
| M5-100 | 100 0.02 |
1600 0.5 |
50 0.01 |
50000 10 |
500 0.1 |
||
| M5-200 | 200 0.05 |
3200 1 |
100 0.02 |
1000 0.2 |
1 0.0002 |
||
| M5-300 | 300 0.1 |
4800 2 |
150 0.05 |
1500 0.5 |
1.5 0.0005 |
||
| M5-500* | 500 0.1 |
8000 2 |
250 0.05 |
2500 0.5 |
2.5 0.0005 |
||
| M5-750* | 750 0.5 |
12000 10 |
375 0.2 |
3750 2 |
3.75 0.002 |
||
| M5-1000* | 1000 0.5 |
16000 5 |
500 0.2 |
5000 2 |
5 0.002 |
||
| M5-1500* | 1500 1 |
24000 20 |
750 0.5 |
7500 5 |
7.5 0.005 |
||
| M5-2000* | 2000 1 |
32000 20 |
1000 0.5 |
10000 5 |
10 0.005 |
* Anmerkung: Bei 2500 N (500 lbF) oder mehr, bei Anwendungen die eine starke, abrupte Kraftänderung zur Folge haben, sollte kein Kraftmessgerät mit integriertem Display verwendet werden. In diesem Fall empfehlen wir Ihnen ein separates Series 5i Kraftanzeigegerät in Verbindung mit einem externen Kraftsensor aus unserem Sortiment.
Die Abmessung links beziehen sich auf die Modelle M5-012 - M5-200.
Die Modelle M5-750 - M5-2000 verfügen über Gewindebohrungen. Eine Maßzeichnung hierzu finden Sie im Datenblatt - M5-750 - M5-2000
| Gewinde | Hex | |
|---|---|---|
| M5-012 - M5-100 | #10-32M UNF | 5/16 [7.94] |
| M5-200 - M5-500 | 5/16-18M UNC | 11/32 [8.74] |
| M5-750 - M5-2000 | 1/2-20 UNF F + 2x 10-32 UNF F | - |
| Messrate | 7000 Hz |
| Genauigkeit | ± 0.1% des Vollausschlags |
| Stromversorgung | AC oder wiederaufladbare Batterie, Warnzeichen erscheint, wenn die Batterie schwach ist. Gerät stellt sich automatisch aus, wenn die Batterieleistung ein kritisches Stadium erreicht |
| Batterieleistung | Hintergrundbeleuchtung an: Bis zu 7 Stunden Dauerbetrieb Hintergrundbeleuchtung aus: Bis zu 24 Stunden Dauerbetrieb |
| Messeinheiten | bF, ozF, gF, kgF, N, kN, mN (abhängig vom Modell) |
| Ausgänge | USB / RS-232: Voll konfigurierbar bis zu 115200 Baud. Beinhaltet Gauge Control Language 2 für volle Computersteureung. Mitutoyo (Digimatic): Serial BCD geeignet für alle Mitutoyo SPC-kompatiblen Geräte. Analog: ± 1 VCD, ± 0,25% vom Endwert Mehrzweck: Drei offene Ausgänge, ein Eingang Sollwert: Drei offene Ausgänge |
| Konfigurierbare Einstellungen | Digitale Filter, Ausgänge, automatische Ausgabe (via USB/RS-232), automatische Ausschaltung, Standardeinstellungen, Durchschnittberechnungsmodus, externer Auslösungsmodus, Passwörter, Tastentöne, akustischer Alarm, Hintergrundbeleuchtung, Kalibrierung |
| Überladungsschutz | 150% vom Vollausschlag (Display zeigt "OVLD" bei 110% und höher) |
| Gewicht (nur Messgerät) | M5-012 - M5-100: 0,45 kg M5-200 - Mg-500: 0,54 kg |
| Inbegriffenes Zubehör | Transportkoffer, Meißel, Kegelkopf, V-Nut-Kopf, Haken, Flachkopf, Verlängerungsstab, Netzadapter, Akku, USB-Kabel mit Treiber, MESURgauge Demo-Software, NIST-Kalibrierzertifikat mit Daten |
| Garantie | 3 Jahre |
