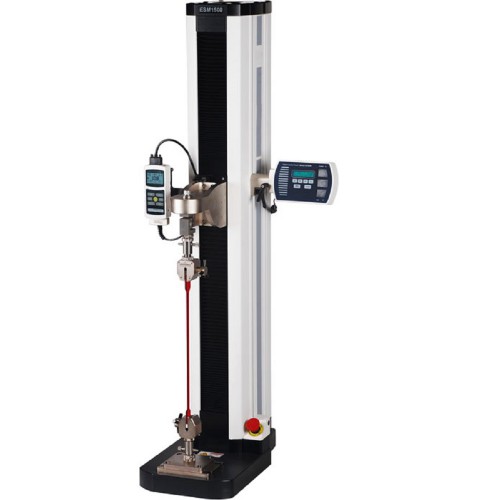

ESM1500 motorisierter Kraftmessstand mit hoher Kapazität


Hergestellt in USADer ESM1500 ist ein Kraftmessstand für Anwendungen zum Messen der Spannungs- und Kompressionsmessungen bis zu 6,7 kN (1500 lbF). Dank der konfigurierbaren Einstellungen ist der ESM1500 Prüfstand für viele Testanwendungen im Labor- und Produktionsbereich geeignet. Sowohl eine Kombination von Anzeigegerät und Kraftaufnehmers als auch Kraftmessgerät sind für den ESM1500 motorisierten Prüfstand geeignet. Die Konfiguration und Ausrichtung der Produktprobe war noch nie so einfach: Mithilfe der FollowMe™ Positionierung mit Rückstellmechanismus können Sie einfach mit Ihren Händen das Kraftmessgerät oder den Kraftaufnehmer bedienen, um den Kreuzkopf auf verschiedenen Geschwindigkeitsraten zu bewegen.

Der motorisierte ESM1500 Kraftmessstand bietet einen großzügigen Verfahrweg, Zwischenraum und Tiefendimension, sodass er für verschiedene Testanwendungen qualifiziert ist, wie zum Beispiel Bruchteste, Zyklen, Grenzprüfung von einer Belastung oder einem Abstand, Haltekraft, Dehnungsteste, Zug- und Druckversuche und vieles mehr. Die Testanwendung kann über das nutzerfreundliche und passwortgeschützte Menü eingestellt werden: Konfigurieren Sie die Messgeschwindigkeit, Kraft und Distanzgrenzen, Zyklen, Vorbelastung und viele andere Funktionen gemäß Ihrer Ansprüche.

Kraft- und Hubdaten des ESM1500 Kraft-Prüfstands können zu einem PC übertragen werden. Die MESUR™ Gerätesoftware erstellt Graphiken und Analysen der erhaltenen Daten. Darüber hinaus ist auch eine vollständige Steuerung mithilfe Ihres PC‘s und einem speziell entwickelten Programm jeder Sprache, das ASCII Kommunikationsprogramme unterstützt, möglich.



Merkmale
  • Passwortgeschützte Testparameter
  • Einstellbarer und abnehmbarer Controller mit intuitiver Menünavigation
  • USB Datenausgang: Kraft gegen Zeit oder Kraft gegen Weg (optional)
  • Auch für überfüllte Werkbänke geeignet dank des schmalen Fußes
  • Motorisierter Schrittmotor für gleichmäßige und ruhigen Betrieb ohne Geschwindigkeitsveränderungen bei Belastung
  • Kompatibel mit Anzeigegeräten und Kraftaufnehmern, sowie Kraftmessgeräten
  • Ergonomisches Design mit ausgedachtem und verdecktem Kabelsystem
  • Elektronik ist in einem ingegrierbaren, abnehmbaren Gehäuse untergebracht, leicht zu transportieren
  • CE Kennzeichen
  • 3 Jahre Garantie

Zusatzmodule
Funktion Art. No. Beschreibung Anforderungen
FollowMe SF008

Kreuzkopf reagiert auf ausgeübten Druck oder Zug auf das Kraftmessgerät oder die Kraftmesszelle. Umso mehr Druck ausgeübt wird, umso schneller bewegt sich der Kreuzkopf. Diese Funktion eignet sich perfekt für das schnelle Positionieren, aber auch für Feineinstellungen.

• Kraftmessgerät oder Indikator der Serie 5 oder 7

Weganzeige SF009

Der zurückgelegte Weg wird auf dem Display der Bedieneinheit, sowie per USB  ausgeben. Eine interne Skala basierend auf der Renshaw Technologie ermöglicht eine beträchtliche Verbesserung der Genauigkeit im Vergleich zu einem traditionellen Rotationsencoder.

• Kraftmessgerät oder Indikator der Serie 5 oder 7 für USB Ausgabe

• Nicht nachrüstbar

Computersteuerung SF010

Der ESM750S und das angeschlossene Kraftmessgerät können mit einem selbst geschriebenen Programm in einer ASCII unterstützten Sprache komplett über einen PC gesteuert werden. Diese Option wird nicht für die Verwendung  der MESUR™gauge Plus Software benötigt.

• Kraftmessgerät oder Indikator der Serie 5 oder 7

• SF009 Weganzeige

Programierbare Wegbegrenzungen SF011

Der Prüfstand stoppt oder führt Kreisläufe zwischen programmierbaren  Höchst- und Tiefstwerten aus.

• SF009 Weganzeige
Überlastungsschutz SF012 Schützt ein Kraftmessgerät oder Kraftsensor vor einer Überlastung durch das Festlegen eines gewünschten Prozentsatzes des Skalenendwertes. Durch die analoge Ausgangsspannung ist es möglich den Prüfstand mit nahezu jedem Kraftmessgerät mit analogem Ausgang zu verbinden. •  Kraftmessgerät oder Indikator der Serie 5 oder 7
Autotomatischer Rücklauf SF013

Der Kreuzkopf bewegt sich bis zu einem Wegbegrenzer, festgelegten Kraftwert, programmierten Weglimit oder einer Brucherkennung, stoppt dann und fährt mit voller Geschwindigkeit zurück bis zum entgegengesetzten Limit.

• Für Rücklauf bei einer bestimmten Kraft: Kraftmessgerät oder Indikator der Serie 5 oder 7

• Für Rücklauf bei einem bestimmten Weglimit: SF011 programmierbare Wegbegrenzungen

• Für Rücklauf bei der Erkennung eines Bruchs: SF019 Brucherkennung

Zyklus / Rastzeit SF014

Selbe Funktion wie der automatische Rücklauf, aber mit der Möglichkeit bis zu 100.000 Zyklen zu programmieren.  Die Rastzeit für Höchst- und Tiefstwerte (werden unabhängig festgelegt) kann auf bis zu 10.000 Sekunden festgelegt werden.

•  Selbe wie SF013. SF016 kann zugefügt werden, wenn individuelle auf- und abwärts Geschwindigkeiten benötigt werden
Unabhängige Aufwärts- und Abwärtsgeschwindigkeit SF016 Individuelle Einstellung der Aufwärts- und Abwärtsgeschwindigkeit  -
Niedrigere Geschwindigkeit SF017 Erweitert den minimalen Geschwindigkeitsbereich bis 0.02 mm/min. -
Höhere Geschwindigkeit SF018 Erweitert den maximalen Geschwindigkeitsbereich bis 2.300 mm/min. -
Brucherkennung SF019

Kreuzkopf stoppt, wenn die Kraft plötzlich einbricht. Der Wert hierfür lässt sich prozentual von der Maximalkraft programmieren.

•  Kraftmessgerät oder Indikator der Serie 5 oder 7
Halten der Belastung SF020

Bewegt den Kreuzkopf dynamisch um eine programmierbare Belastung für unbestimmte oder bestimmte Zeit zu halten.

•  Kraftmessgerät oder Indikator der Serie 5 oder 7
• Sofern eine bestimmte Zeit gewählt werden soll, wird SF014 benötigt
Vorspannung / Berührung des Testobjekts SF021

Stoppt den Kreuzkopf und/oder setzt die Weganzeige zurück bei der ursprünglichen Vorspannung. Eignet sich für Kompressions-, Elastizitäts-, Dehnungstests und andere Anwendungen. Die Vorspannung ist als Prozentsatzes des Maximalwerts des Kraftsensors oder Kraftmessgeräts möglich. Es stehen drei Modi zur Verfügung: (1) Stop, (2) Stop und zurücksetzen and (3) Zurücksetzen ohne stoppen.

•  Kraftmessgerät oder Indikator der Serie 5 oder 7
Profile SF022

Bietet die Möglichkeit Testparameter, wie die Geschwindigkeit, Wegbegrenzungen, Vorspannungen etc. zu speichern. Es lassen sich bis zu 50 Profile anlegen.

-
Complete Options Package SFCOMP Beeinhaltet alle oben aufgeführten Optionen. Es wird ein Kraftmessgerät oder Indikator der Series 5 oder 7 benötigt.

  •

Ähnliche Produkte

Series-5 Modernes, digitales Kraftmessgerät


  • Durchschnittsmodus - berechnet die durchschnittlichen Messwerte in einem Zeitraum
  • USB, RS-232, Mitutoyo und analoge Ausgänge

Mehr Details

Series-5 Modernes, digitales Kraftmessgerät

Series-7 Digitales Kraftmessgerät für den professionellen Nutzer


  • Schnelle Erfassungsrate von 14000 Hz
  • 5 Messeinheiten plus Reibungskoeffizient und benutzerspezifische Messeinheit mit konfigurierbarem Namen
  • Externer Auslösemodus - für Schaltkontakttests oder ferngesteuertes Stoppen der Displayaktualisierung

Mehr Details

Series-7 Digitales Kraftmessgerät für den professionellen Nutzer

Kategorie Mark 10 Zubehör


Mehr Details

Kategorie Mark 10 Zubehör Mark 10 Zubehör

Kategorie Mark 10 Kraftsensor


Kraftsensor für Series 3i und Series 5i Kraftmessgeräte, keine Kalibrierung notwendig.

Mehr Details

Kategorie Mark 10 Kraftsensor Mark 10 Kraftsensor

Series 5I Kraft-/ Drehmoment-Messgerät digital


  • Austauschbare Kraft-und Drehmomentsensoren durch Plug- & Test™ -Technologie
  • High-Speed Abtastrate von 7000 Hz
  • Externer Trigger-Modus - für Schaltkontakt-Tests oder zum Stoppen Anzeigeaktualisierung auf Abstand

Mehr Details

Series 5I Kraft-/ Drehmoment-Messgerät digital

Series 7I Professionelle Kraft- und Drehmoment-Anzeige


  • Auswechselbare Drehmomentsensoren und Kraftsensoren können dank der Plug & Test™ Technologie (Sensoren werden separat verkauft)
  • Durchgängige Datenerfassung von 5.000 Datenpunkten bis zu 14.000 Hz. Ausgabe zum PC möglich.
  • 5 Maßeinheiten, sowie Reibungskoeffizient und nutzerdefinierte Einheit mit konfigurierbarem Namen
  • High-Speed-Erfassungsrate von 14.000 Hz

Mehr Details

Series 7I Professionelle Kraft- und Drehmoment-Anzeige

MESURgauge Mesurgauge Software für Belastungs- und Bewegungsanalyse


  • Echtzeit-Tabellen und Grafiken zeigen Belastung vs Zeit oder Belastung vs Bewegung an
  • Sendet Daten von einem Kraft- oder Drehmomentmessgerät zum PC zur weiteren Analyse
  • Konfigurierbare Start- und Stopauslöser (Zeit, Belastung, Probenanzahl, oder Bewegung)
  • Kompatibel mit Windows 7

Mehr Details

MESURgauge Mesurgauge Software für Belastungs- und Bewegungsanalyse

Abmessungen
Abmessungen  ESM1500

Abmessungen-2 ESM1500

Spezifikationen
Belastungskapazität
1,525 mm/min: 6.7 kN
> 1,525 mm/min: 4.5 kN
Maximaler Hubabstand:
813 mm
Geschwindigkeitsbereich:
Standard: 10 - 600 mm/min
Optional: 0.02 - 2,300 mm/min
Genauigkeit Geschwindigkeitseinstellung:
±0.2% der Einstellung
Geschwindigkeitsvariierung unter Belastung:
±0%
Hubgenauigkeit:
±0,05 mm per 250 mm
Hubauflösung:
0,02 mm
Wiederholbarkeit Endschalter
0,03 mm
Energieversorgung:
Universaleingang 80-240 VAC, 50/60 Hz
Gewicht:
Prüfstand: 90 kg
Liefergewicht: 113 kg
Konformität:
CE
Garantie:
3 Jahre

Weitere Prüfstände aus der ESM Serie

ESM303 motorisierter Kraft-Prüfstand für Kraftmessungen mit PC Kontrolle


  • An der Bedieneinheit einstellbare Geschwindigkeit
  • Verstellbare Wegbegrenzer
  • Einstellbares abnehmbares Bedienpanel mit intuitiver Menüführung

Mehr Details

ESM303 motorisierter Kraft-Prüfstand für Kraftmessungen mit PC Kontrolle 127201

ESM750S motorisierter Kraft-Prüfstand belastbar und kompakt


  • Geschwindigkeitssteuerung direkt über das abnehmbare seitliche Bedienpanel
  • Einstellungsmenü mit Passwortschutz
  • Geräuscharmer Schrittmotor arbeitet ohne Geschwindigkeitsschwankungen auch unter Belastung

Mehr Details

ESM750S motorisierter Kraft-Prüfstand belastbar und kompakt 127271

ESM1500S motorisierte Materialprüfmaschine für Zug- und Druckkraft


  • Sehr hohe Belastbarkeit von 6,7 kN trotz kompakter Bauweise
  • Ermöglicht ruhiges arbeiten durch geräuscharmen Schrittmotor
  • Abnehmbares, verstellbares Display mit intuitiver Menüführung

Mehr Details

ESM1500S motorisierte Materialprüfmaschine für Zug- und Druckkraft 127272

Bestellen
Produkte

Produktname
Preis
Anzahl
ESM1500FG-E - Motorisierter Prüfstand mit Aufnahme für Kraftmessgerät, 6,7 kN
€ 6.813,00
ESM1500LC-E - Motorisierter Prüfstand mit Aufnahme für Kraftmesszelle, 6,7 kN
€ 6.813,00

Zubehör

Produktname
Preis
Anzahl
SF-008 FollowMe Funktion
€ 452,00
SF-009 Weganzeige mit USB Ausgabe
€ 1.504,00
SF-010 Computersteuerung per USB
€ 953,00
SF-011 Programierbare Wegbegrenzungen
€ 753,00
SF-012 Überlastungsschutz
€ 653,00
SF-013 Automatischer Rücklauf
€ 452,00
SF-014 Zyklus / Rastzeit
€ 653,00
SF-016 Unabhängige Aufwärts- und Abwärtsgeschwindigkeit
€ 402,00
SF-017 Niedrigere Geschwindigkeit
€ 452,00
SF-018 Höhere Geschwindigkeit
€ 452,00
SF-019 Brucherkennung
€ 452,00
SF-020 Halten der Belastung
€ 653,00
SF-021 Vorspannung / Berührung des Testobjekts
€ 552,00
SF-022 Profile
€ 753,00
SF-COMP Gesamtpaket mit allen Optionen für ESM1500
€ 5.461,00
AC1054 Grundplatte mit mehreren Zentrierbohrungen
€ 127,00
AC1055 Grundplatte, Rastermuster mit Gewindebohrungen
€ 127,00
Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus: Verfügbar , Vorbestellung 1-2 Wochen , Sonderbestellung , Anfrage
