ESM1500S, FollowMe™ Funktion (optional)
ESM1500S,
ESM1500S, Kraftprüfstand mit Series 7 Kraftanzeigegerät  und R01 Kraftmesszelle
ESM1500S, R01 Kraftmesszelle
ESM1500S, Bedieneinheit
ESM1500S, Verstellbare Wegbegrenzer
ESM1500S, Zugkrafttest
ESM1500S,   Notausschalter
ESM1500S, Herausnehmbare Elektronikeinheit
ESM1500S,   Kompressionstest
ESM1500S, Test de  mit Kompressionsplatten
ESM1500S,   Notausschalter
ESM1500S, Bodenplatte zur Befestigung verschiedener Griffe und Zubehör

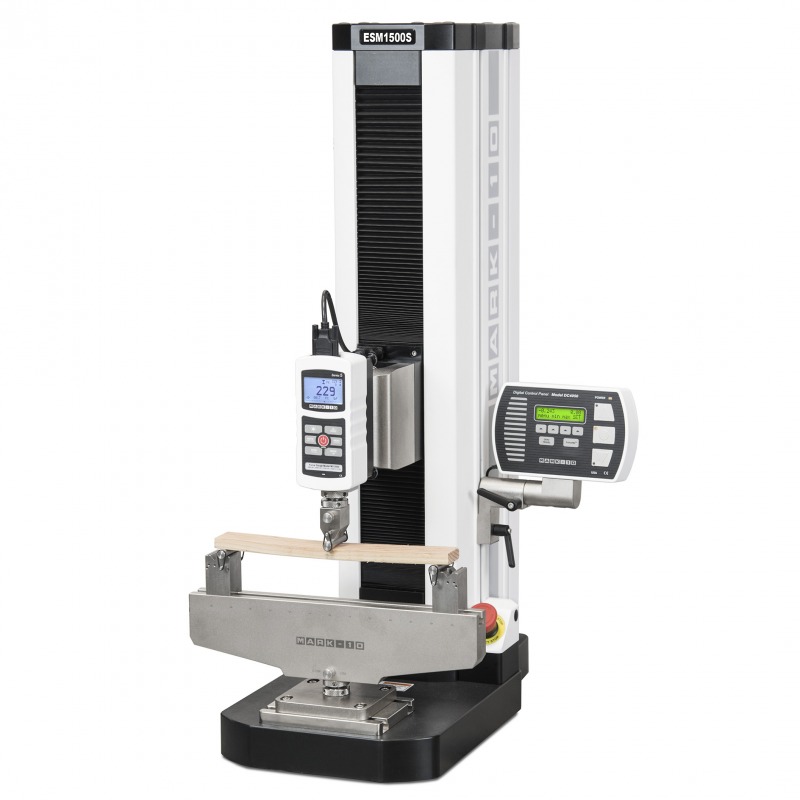

ESM1500S motorisierter Kraft-Prüfstand kompakt mit hoher Kapazität


Hergestellt in USADer ESM1500S Kraftprüfstand ist ganz neu in der ESM Serie und bildet das kleinere Äquivalent zum bereits bekannten ESM1500. Er vereint die maximale Belastung von 6,7kN (1500lbF) des ESM1500 mit der kompakten Bauweise des ebenfalls neuen ESM750S. Der ESM1500S bietet Ihnen einen maximalen Hub von 360mm mit einer maximalen Belastung von 6,7 kN.

Durch seinen hohen Konfigurationsumfang und die modulare Bauweise eignet sich der ESM1500S für viele verschiedene Anwendungszwecke z.B.  im Qualitätsmanagement oder auch in Laboren. Der Prüfstand kann mit einer Aufnahme für Kraftmessgeräte oder mit einer separaten Kraftmesszelle und einem entsprechenden Kraftanzeiger verwendet werden.

Durch die optionale FollowMe™ Option lässt sich der Prüfstand ganz komfortabel direkt mit Ihren Händen steuern. Der Prüfstand folgt in diesem Fall Ihrer Handbewegung und reagiert auf den ausgeübten Druck mit einer entsprechenden schnelleren oder langsameren Bewegung. Natürlich lässt sich der Kraftprüfstand auch direkt über das seitlich angebrachte, im Blickwinkel verstellbare, Bedienpanel steuern.

Mit dem passenden Griffen und Zubehör eignet sich der Kraftmesstand für verschiedenste Testanwendung, wie zum Beispiel Bruchtests, Bestimmung einer maximalen Belastung oder Abstands, Dehnungstests und sämtliche Druck- und Zugkrafttests. Das umfangreiche Konfigurationsmenü lässt sich mit einem Passwort schützen und bietet je nach geordertem Funktionsumfang verschiedene Einstellungsoption wie z.B. das Festlegen von Messzyklen, Messgeschwindigkeit und Kraft- und Distanzgrenzen. Bei der Auslieferung des Gerätes sind alle modularen Optionen für 160 Betriebsstunden kostenlos für Sie aktiviert und können, sofern benötigt im Anschluss hinzugebucht werden.

Mit der im Lieferumfang enthaltenen MESUR™Gauge Lite Software lassen sich die erhobenen Messdaten an einen PC übertragen und nach Excel exportieren. Die optionale MESUR™Gauge oder MESUR™Gauge Plus Software bietet weiteren Funktionsumfang und Analysetools. Zusätzlich zu der kostenlos enthaltenen MESUR™Gauge Lite, kann man die MESUR™Gauge Plus Software für 90-Tage ab Installationsdatum testen.


Merkmale

  • Sehr hohe Belastbarkeit von 6,7 kN trotz kompakter Bauweise
  • Ermöglicht ruhiges arbeiten durch geräuscharmen Schrittmotor
  • Abnehmbares, verstellbares Display mit intuitiver Menüführung
  • Einfach Anpassung der Geschwindigkeit über die Bedieneinheit
  • Optionsmenü mit Passwortschutz
  • Modulare Bauweise, einfach zu entfernende Elektronikeinheit
  • USB Schnittstelle zur Verarbeitung der Daten mit der MESUR™Gauge Software
  • Zwei Ausführungen, Aufnahme für Kraftmessgerät oder Anzeigegerät mit externer Kraftmesszelle
  • CE Kennzeichen
  • 3 Jahre Garantie

Funktionen

Einfache Bedieneinheit
Umfasst von einem stabilen Aluminiumgehäuse eignet sich die im Blickwinkel verstellbare Bedieneinheit auch für raue raue Produktionsumgebungen. Durch eine Vielzahl von optionalen Zusatzfunktionen wie z.B. die FollowMe Funktion wird die Bedienung ganz individuell an Ihre Bedürfnisse angepasst.









Wegbegrenzer
Obere und untere Wegbegrenzer begrenzen den Verfahrweg und stoppen den Prüfstand mit einer Wiederholbarkeit von 0,025 mm.









Einstellbare Montageplatte zur Befestigung von Griffen & Zubehör
Die Montageplatte kann für die richtige Ausrichtung auf der X- und Y-Achse, neu positioniert werden. Die Montageplatte ist mit einer Matrix von Gewindelöchern versehen zur Montage von Griffen und Zubehör.








Modularer Aufbau
In einem einzigen Elektronikpanel ist die gesamte Elektronik untergebracht, da sich dieses leicht entfernen lässt, vereinfach dies Updates und Wartungsarbeiten enorm.









FollowMe
Die FollowMe™ Funktion ermöglicht die Steuerung des Kraftmessstands mithilfe Ihrer Hände. Durch die Ausübung von Druck auf den Kraftaufnehmer oder das Kraftmessgerät positioniert sich der Kreuzkopf mit verschiedenen Geschwindigkeitsraten Ihrem ausgeübten Druck entsprechend. Durch die hohe Anpassungsfähigkeit eignet sich sie sich sowohl für eine schnelle Positionierung, aber auch für Feineinstellungen.







Kraftmessgeräte

Wir empfehlen Ihnen ein Series 5 oder 7 Kraftmessgerät, sofern Sie den ganzen Funktionsumfang Ihres Kraftprüfstands nutzen wollen. Zusätzlich zur Kraft gegen Zeit Messung, haben Sie hiermit auch die Möglichkeit die optionale Kraft gegen Weg Messung zu verwenden und über die Datenschnittstelle Daten mit der MESUR Software an einem PC zu verarbeiten.







Griffe und Auszugsgriffadapter
Ein großes Angebot von verschiedenen Haltern, Klammern und Druckplatten etc. ermöglicht die Anpassung des Prüfstands an nahezu jeden Testsituation.







Indikator/ Messzellen Adapter

Ermöglicht die Verwendung eines Series 5i oder 7i Anzeigegerätes zusammen mit einem R01 oder R03 Kraftsensor.








MESUR Datenerfassungs-Software

Verarbeitet die Daten die aus dem USB-Port des ESM1500S zur Verfügung gestellt  werden und ermöglicht dadurch die tabellarische Erfassung und grafische Darstellungen der Daten, sowie eine Statistikfunktionen und Berichterstattungs- und Ausgabetools.


Zusatzmodule

Funktion Art. No. Beschreibung Anforderungen
FollowMe SF008

Kreuzkopf reagiert auf ausgeübten Druck oder Zug auf das Kraftmessgerät oder die Kraftmesszelle. Umso mehr Druck ausgeübt wird, umso schneller bewegt sich der Kreuzkopf. Diese Funktion eignet sich perfekt für das schnelle Positionieren, aber auch für Feineinstellungen.

• Kraftmessgerät oder Indikator der Serie 5 oder 7

Weganzeige SF009-1

Der zurückgelegte Weg wird auf dem Display der Bedieneinheit, sowie per USB  ausgeben. Eine interne Skala basierend auf der Renshaw Technologie ermöglicht eine beträchtliche Verbesserung der Genauigkeit im Vergleich zu einem traditionellen Rotationsencoder.

• Kraftmessgerät oder Indikator der Serie 5 oder 7 für USB Ausgabe

• Nicht nachrüstbar

Computersteuerung SF010

Der ESM750S und das angeschlossene Kraftmessgerät können mit einem selbst geschriebenen Programm in einer ASCII unterstützten Sprache komplett über einen PC gesteuert werden. Diese Option wird nicht für die Verwendung  der MESUR™gauge Plus Software benötigt.

• Kraftmessgerät oder Indikator der Serie 5 oder 7

• SF009 Weganzeige

Programierbare Wegbegrenzungen SF011

Der Prüfstand stoppt oder führt Kreisläufe zwischen programmierbaren  Höchst- und Tiefstwerten aus.

• SF009 Weganzeige
Überlastungsschutz SF012 Schützt ein Kraftmessgerät oder Kraftsensor vor einer Überlastung durch das Festlegen eines gewünschten Prozentsatzes des Skalenendwertes. Durch die analoge Ausgangsspannung ist es möglich den Prüfstand mit nahezu jedem Kraftmessgerät mit analogem Ausgang zu verbinden. •  Kraftmessgerät oder Indikator der Serie 5 oder 7
Autotomatischer Rücklauf SF013

Der Kreuzkopf bewegt sich bis zu einem Wegbegrenzer, festgelegten Kraftwert, programmierten Weglimit oder einer Brucherkennung, stoppt dann und fährt mit voller Geschwindigkeit zurück bis zum entgegengesetzten Limit.

• Für Rücklauf bei einer bestimmten Kraft: Kraftmessgerät oder Indikator der Serie 5 oder 7

• Für Rücklauf bei einem bestimmten Weglimit: SF011 programmierbare Wegbegrenzungen

• Für Rücklauf bei der Erkennung eines Bruchs: SF019 Brucherkennung

Zyklus / Rastzeit SF014

Selbe Funktion wie der automatische Rücklauf, aber mit der Möglichkeit bis zu 100.000 Zyklen zu programmieren.  Die Rastzeit für Höchst- und Tiefstwerte (werden unabhängig festgelegt) kann auf bis zu 10.000 Sekunden festgelegt werden.

•  Selbe wie SF013. SF016 kann zugefügt werden, wenn individuelle auf- und abwärts Geschwindigkeiten benötigt werden
Unabhängige Aufwärts- und Abwärtsgeschwindigkeit SF016 Individuelle Einstellung der Aufwärts- und Abwärtsgeschwindigkeit  -
Niedrigere Geschwindigkeit SF017 Erweitert den minimalen Geschwindigkeitsbereich bis 0,02 mm/min. -
Höhere Geschwindigkeit SF018 Erweitert den maximalen Geschwindigkeitsbereich bis 2,300 mm/min. -
Brucherkennung SF019

Kreuzkopf stoppt, wenn die Kraft plötzlich einbricht. Der Wert hierfür lässt sich prozentual von der Maximalkraft programmieren.

•  Kraftmessgerät oder Indikator der Serie 5 oder 7
Halten der Belastung SF020

Bewegt den Kreuzkopf dynamisch um eine programmierbare Belastung für unbestimmte oder bestimmte Zeit zu halten.

•  Kraftmessgerät oder Indikator der Serie 5 oder 7
• Sofern eine bestimmte Zeit gewählt werden soll, wird SF014 benötigt
Vorspannung / Berührung des Testobjekts SF021

Stoppt den Kreuzkopf und/oder setzt die Weganzeige zurück bei der ursprünglichen Vorspannung. Eignet sich für Kompressions-, Elastizitäts-, Dehnungstests und andere Anwendungen. Die Vorspannung ist als Prozentsatzes des Maximalwerts des Kraftsensors oder Kraftmessgeräts möglich. Es stehen drei Modi zur Verfügung: (1) Stop, (2) Stop und zurücksetzen and (3) Zurücksetzen ohne stoppen.

•  Kraftmessgerät oder Indikator der Serie 5 oder 7
Profile SF022

Bietet die Möglichkeit Testparameter, wie die Geschwindigkeit, Wegbegrenzungen, Vorspannungen etc. zu speichern. Es lassen sich bis zu 50 Profile anlegen.

-
Gesamtpaket mit allen Optionen SFCOMP-1 Beeinhaltet alle oben aufgeführten Optionen. Es wird ein Kraftmessgerät oder Indikator der Series 5 oder 7 benötigt.




Ähnliche Produkte

Series-5 Modernes, digitales Kraftmessgerät


  • Spitzenwert-Messrate mit Höchstgeschwindigkeit von 7000 Hz
  • Direkte Anzeige von Kraft-Balkendiagramm mit Sollwert-Markierung
  • Durchschnittsmodus - berechnet die durchschnittlichen Messwerte in einem Zeitraum
  • Spitzenwerte werden immer angezeigt
  • Datenspeicher mit 1000 Datenpunkten, Statistiken und Ausgängen
  • Passwortschutz, konfigurierbar für einzelne Tasten
  • Externer Auslösemodus - für Kontaktgeber-Prüfung oder Fernsperrung der Anzeige-Aktialisierung
  • Konfigurierbarer Audio-Alarm und Tastentöne
  • Einstellbare Sollwerte mit Alarmen und Ausgänge
  • Aluminium-Design
  • USB, RS-232, Mitutoyo und analoge Ausgänge
  • Einschließlich NIST Kalibrierungs-Zertifikat
  • Großes, hintergrundbeleuchtetes LCD-Display

Mehr Details

Series-7 Digitales Kraftmessgerät für den professionellen Nutzer


  • Schnelle Erfassungsrate von 14000 Hz
  • Individueller Datenpunktspeicher für bis zu 5000 Datenpunkte
  • 5 Messeinheiten plus Reibungskoeffizient und benutzerspezifische Messeinheit mit konfigurierbarem Namen
  • Durchschnittsmodus berechnet den Durchschnitt der Messwerte
  • Externer Auslösemodus - für Schaltkontakttests oder ferngesteuertes Stoppen der Displayaktualisierung
  • Passwortschutz, konfigurierbar für individuelle Tasten und Kalibrierung
  • Erfassung des ersten und zweiten Spitzenwerts
  • Durchgehende Datenerfassung von 5000 Datenpunkten
  • USB, RS-232, Mitutoyo und analoge Ausgänge
  • Automatische Ausgabe / Datenspeicherung / Nullung nach Abschluss verschiedener Ereignisse
  • Programmierbare Sollwerte mit Indikatoren und Ausgänge

Mehr Details

Kategorie Mark 10 Zubehör


Mehr Details

Kategorie Mark 10 Kraftsensor


Kraftsensor für Series 3i und Series 5i Kraftmessgeräte, keine Kalibrierung notwendig.

Mehr Details

Series 5I Kraft-/ Drehmoment-Messgerät digital


  • Austauschbare Kraft-und Drehmomentsensoren durch Plug- & Test™ -Technologie
  • High-Speed Abtastrate von 7000 Hz
  • Passwortsicherung für einzelne Tasten und Kalibrierung
  • Großes, hintergrundbeleuchtetes Grafik-Display
  • USB, RS-232, Mitutoyo und analoge Ausgänge
  • Nutzlastbalken mit Sollpunktmarkierungen
  • Datenspeicher für 1000 Werte mit Statistik (Minimum, Maximum, Mittelwert, Standardabweichung) und Ausgängen
  • Externer Trigger-Modus - für Schaltkontakt-Tests oder zum Stoppen Anzeigeaktualisierung auf Abstand
  • Mittelwertmodus - berechnet die durchschnittliche Messwerte über die Messzeit
  • 5 auswählbare Messeinheiten
  • Konfigurierbare akustische Alarme und Tastentöne
  • Automatische Datenausgabe über USB/RS-232
  • Passwortschutz für Sensor, um unerlaubten Gebrauch zu verhindern
  • CE Zertifizierung

Mehr Details

Series 7I Professionelle Kraft- und Drehmoment-Anzeige


  • Auswechselbare Drehmomentsensoren und Kraftsensoren können dank der Plug & Test™ Technologie (Sensoren werden separat verkauft)
  • Passwortschutz für einzelne Tasten und Kalibrierung
  • Durchgängige Datenerfassung von 5.000 Datenpunkten bis zu 14.000 Hz. Ausgabe zum PC möglich.
  • USB, RS-232, Mitutoyo und analoge Ausgänge
  • Automatische Datenausgabe, Datenspeicherung und Nullungsfunktion bei verschiedenen Anwendungen
  • 5 Maßeinheiten, sowie Reibungskoeffizient und nutzerdefinierte Einheit mit konfigurierbarem Namen
  • Programmierbare Sollwerte, mit Indikation und Ausgabe
  • Externer Auslösemodus – für Tests mit Schaltkontakten oder auf Abstand stoppende Displayaktualisierung
  • Passwortgeschützte Sensoren verhindern Verwendung von Unbefugten
  • High-Speed-Erfassungsrate von 14.000 Hz
  • Datenspeicher für bis zu 5.000 Messwerte
  • Brucherkennung mit automatischen Funktionen, einschließlich Bewegungsstopp des mechanischen / motorisiertem Prüfstands
  • Erkennung des ersten und zweiten Spitzenwerts (Peaks)
  • Programmierbarer Kommando-String für den Fußschalter
  • Mittelwertmodus – berechnet den Durchschnitt im Zeitablauf
  • CE-Zertifizierung

Mehr Details

MESURgauge Mesurgauge Software für Belastungs- und Bewegungsanalyse


  • Echtzeit-Tabellen und Grafiken zeigen Belastung vs Zeit oder Belastung vs Bewegung an
  • Sendet Daten von einem Kraft- oder Drehmomentmessgerät zum PC zur weiteren Analyse
  • Konfigurierbare Start- und Stopauslöser (Zeit, Belastung, Probenanzahl, oder Bewegung)
  • Statistische Kalkulationen (Minimum, Maximum, Durchschnitt, Fläche unter der Kurve) für wählbaren Datenbereich
  • Verschiedene Graphenfunktionen, wie Zoom, Maßabänderung, Schwenken, Titel und vieles mehr
  • Export zu Excel mit einer einzigen Taste
  • Erstellung individueller Berichte und Berichtvorlagen
  • Kompatibel mit allen Mark-10, Imada, Shimpo und allen anderen Kraft- und Drehmomentmessgeräten
  • Speichern und Wiederaufrufen von Testeinstellungen und Testdaten
  • Betrachten von Testdaten in Echtzeit durch vergrößertes Display
  • Kompatibel mit Windows 7

Mehr Details


Spezifikationen

Belastungskapazität:
6.7 kN < 1,525 mm/min 4.5 kN > 1,525 mm/min
Maximaler Hub:
360 mm
Geschwindigkeitsbereich:
Standard: 10 - 600 mm/min
Optional: 0.02 - 2,300 mm/min
Genauigkeit Geschwindigkeitseinstellung:
±0.2% der Einstellung
Geschwindigkeitsvariierung unter Belastung:
±0% durch Schrittmotorantrieb
Hubgenauigkeit:
±0,05 mm per 250 mm
Hubauflösung:
0,02 mm
Wiederholbarkeit Endschalter:
0,03 mm
Energieversorgung:
Universaleingang 80-240 VAC, 50/60 Hz
Gewicht:
Prüfstand: 72 kg
Liefergewicht: 93 kg
Konformität:
CE
Garantie:
3 Jahre

Bestellen

Produkte


Produktname
Preis
Anzahl
ESM-1500SFG motorisierter Prüfstand mit Aufnahme für Kraftmessgerät, 6,7 kN
€ 6.304,00

ESM-1500SLC motorisierter Prüfstand mit Aufnahme für Kraftmesszelle, 6,7 kN
€ 6.304,00



Zubehör


Produktname
Preis
Anzahl
SF-008 FollowMe Funktion
€ 452,00

SF-009-1 Weganzeige mit USB Ausgabe
€ 1.202,00

SF-010 Computersteuerung per USB
€ 952,00

SF-011 Programierbare Wegbegrenzungen
€ 752,00

SF-012 Überlastungsschutz
€ 652,00

SF-013 Automatischer Rücklauf
€ 452,00

SF-014 Zyklus / Rastzeit
€ 652,00

SF-016 Unabhängige Aufwärts- und Abwärtsgeschwindigkeit
€ 402,00

SF-017 Niedrigere Geschwindigkeit
€ 452,00

SF-018 Höhere Geschwindigkeit
€ 452,00

SF-019 Brucherkennung
€ 452,00

SF-020 Halten der Belastung
€ 652,00

SF-021 Vorspannung / Berührung des Testobjekts
€ 552,00

SF-022 Profile
€ 752,00

SF-COMP-1 Gesamtpaket mit allen Optionen für ESM1500S/750S
€ 5.153,00

AC1054 Grundplatte mit mehreren Zentrierbohrungen
€ 127,00

AC1055 Grundplatte, Rastermuster mit Gewindebohrungen
€ 127,00

Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus: Verfügbar , Vorbestellung 1-2 Wochen , Sonderbestellung , Anfrage
