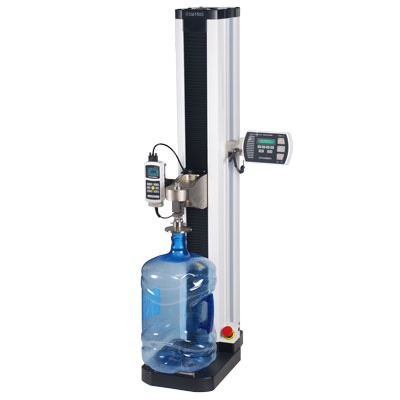

ESM750 Zug- & Druckprüfmaschine mit großem Messweg


Hergestellt in USADie ESM750 Zug- und Druckprüfmaschine verfügt über dieselben Spezifikationen wie die kompakte ESM750S, jedoch mit größerem Verfahrweg. Mit einem maximalen Hub von 813mm und einer Kapazität von 3,4 kN eignet sich dieser Prüfstand für diverse Druck- und Zugkraft Anwendungen.

Wie von der ESM Serie gewohnt, finden Sie auch hier das modulare Baukastensystem, welches dem Nutzer höchste Konfigurationsmöglichkeiten zur individuellen Anpassung des Prüfstands an die eigenen Anforderungen bietet. Die optionalen Kontroller-Funktionen fügen Sie nur nach Ihren belieben zu und können somit Kostenvorteile beim Auslassen von nicht benötigten Funktionen erzielen. Alle optionalen Kontroller-Funktionen, die keine zusätzlich Hardware benötigen stehen Ihnen in einer Testphase von 160 Betriebsstunden kostenlos zur Verfügung. Zusätzliche Funktionen lassen sich auch im Anschluss per Fernwartung freischalten.

Es werden zwei Versionen dieser Zug- und Druckprüfmaschine angeboten, eine LC-Version für die Verwendung einer externen Kraftmesszelle mit einem entsprechenden Kraftanzeiger, sowie eine FG-Version zur Verwendung mit einem Kraftmessgerät.

Das seitlich angebrachte Bedienpanel lässt sich im Neigungswinkel verstellen und ist somit stets gut zu erreichen. Mit der optionalen MESURgauge Plus Software lässt sich die Prüfmaschine auch bequem über einen Computer starten und stoppen. Zusätzlich können der Bedienkomfort und die Effizienz mittels optionaler Kontroller-Funktionen gesteigert werden. Besonders praktisch ist hier die FollowMe™ Funktion welche eine schnelle Positionierung des Prüfkopfs mit den Händen ermöglicht. Insbesondere bei großen Testreihen und variierenden Probengrößen ist diese Funktion äußerst hilfreich.

Viele Anwendungsbereiche wie Bruch-, Belastbarkeits-, Dehnbarkeits-, Reibungs-, sowie Druck- und Zugkraftmessungen lassen sich mittels einfach zu wechselnder Griffe und Halterungen aus unserem Sortiment abdecken. Die gespeicherten Einstellungen lassen sich mittels Passwortes vor unbefugtem oder auch versehentlichen Änderungen schützen.

Eine kostenlose Datenverarbeitungssoftware MESUR™Gauge Lite ist bereits im Kaufpreis enthalten. Um den vollen Funktionsumfang der Prüfmaschine auszunutzen gibt es noch zwei optionale Software Lösungen.




Merkmale
  • USB Schnittstelle für Datenübertragung an einen Computer
  • Geräuscharmer Schrittmotor arbeitet ohne Geschwindigkeitsschwankungen auch unter Belastung
  • Verwendung mit einem Kraftmessgerät oder externer Kraftmesszelle mit Displayeinheit
  • Bedienung über das seitliche angebrachte Bedienpanel
  • Passwortschutz für wichtige Einstellungen
  • Einfach entnehmbare Motoreinheit für Wartungsarbeiten
  • CE Kennzeichen
  • 3 Jahre Garantie

Funktionen

Einfache Bedieneinheit Einfache Bedieneinheit
Die im Blickwinkel verstellbare Bedieneinheit wird umfasst von einem stabilen Aluminiumgehäuse perfekt geeignet für industrielle Produktionsumgebungen. Die Bedienung wird zusätzlich erleichtert durch viele optionale Zusatzfunktionen wie z.B.  die FollowMe Funktion. Da die Bedieneinheit abnehmbar ist eignet sie sich auch zur Fernsteuerung bzw. zur Tischmontage mit einem optionalen Montagekit.







 Wegbegrenzer Wegbegrenzer
Der Messweg lässt sich durch obere und untere Wegbegrenzer einstellen und stoppt so den Prüfstand mit einer Wiederholbarkeit von 0,025 mm.









 Einstellbare Montageplatte zur Befestigung von Griffen & Zubehör  Einstellbare Montageplatte zur Befestigung von Griffen & Zubehör
Die Montageplatte kann für die richtige Ausrichtung auf der X- und Y-Achse, neu positioniert werden. Die Montageplatte ist mit einer Matrix von Gewindelöchern versehen zur Montage von Griffen und Zubehör.








Modularer AufbauModularer Aufbau
Die gesamte Elektronik ist in einem einzigen Panel installiert , welches sich für Updates und Wartungsarbeiten leicht entfernen lässt.









FollowMe FollowMe
Die FollowMe™ Funktion ermöglicht die Steuerung des Kraftmessstands mithilfe Ihrer Hände. Durch die Ausübung von Druck auf den Kraftaufnehmer oder das Kraftmessgerät positioniert sich der Kreuzkopf mit verschiedenen Geschwindigkeitsraten Ihrem ausgeübten Druck entsprechend. Durch die hohe Anpassungsfähigkeit eignet sich sie sich sowohl für eine schnelle Positionierung, aber auch für Feineinstellungen.







Kraftmessgeräte Kraftmessgeräte

Um den vollen Funktionsumfang Ihres Kraftprüfstands auszunutzen benötigen Sie ein Series 5 oder 7 Kraftmessgerät es eignet sich für Kraft gegen Zeit, wie auch Kraft gegen Weg Messungen und verfügt über einen Datenschnittstelle.









Griffe und Auszugsgriffadapter Griffe und Auszugsgriffadapter
Ein großes Angebot von verschiedenen Haltern, Klammern und Druckplatten etc. ermöglicht die Anpassung des Prüfstands an nahezu jeden Testsituation.







Indikator/ Messzellen Adapter Indikator/ Messzellen Adapter

Ermöglicht die Aufnahme eines Series 5i oder 7i Anzeigegerätes und die Montage eines R01 oder R03 Kraftsensors.








 MESUR Datenerfassungs-Software MESUR Datenerfassungs-Software

Verarbeitet die Daten die aus dem USB-Port des ESM750S zur Verfügung gestellt  werden und ermöglicht dadurch die tabellarische Erfassung und grafische Darstellungen der Daten, sowie eine Statistikfunktionen und Berichterstattungs- und Ausgabetools.


Zusatzmodule
Funktion Art. No. Beschreibung Anforderungen
FollowMe SF008

Kreuzkopf reagiert auf ausgeübten Druck oder Zug auf das Kraftmessgerät oder die Kraftmesszelle. Umso mehr Druck ausgeübt wird, umso schneller bewegt sich der Kreuzkopf. Diese Funktion eignet sich perfekt für das schnelle Positionieren, aber auch für Feineinstellungen.

• Kraftmessgerät oder Indikator der Serie 5 oder 7

Weganzeige SF009

Der zurückgelegte Weg wird auf dem Display der Bedieneinheit, sowie per USB  ausgeben. Eine interne Skala basierend auf der Renshaw Technologie ermöglicht eine beträchtliche Verbesserung der Genauigkeit im Vergleich zu einem traditionellen Rotationsencoder.

• Kraftmessgerät oder Indikator der Serie 5 oder 7 für USB Ausgabe

• Nicht nachrüstbar

Computersteuerung SF010

Der ESM750S und das angeschlossene Kraftmessgerät können mit einem selbst geschriebenen Programm in einer ASCII unterstützten Sprache komplett über einen PC gesteuert werden. Diese Option wird nicht für die Verwendung  der MESUR™gauge Plus Software benötigt.

• Kraftmessgerät oder Indikator der Serie 5 oder 7

• SF009 Weganzeige

Programierbare Wegbegrenzungen SF011

Der Prüfstand stoppt oder führt Kreisläufe zwischen programmierbaren  Höchst- und Tiefstwerten aus.

• SF009 Weganzeige
Überlastungsschutz SF012 Schützt ein Kraftmessgerät oder Kraftsensor vor einer Überlastung durch das Festlegen eines gewünschten Prozentsatzes des Skalenendwertes. Durch die analoge Ausgangsspannung ist es möglich den Prüfstand mit nahezu jedem Kraftmessgerät mit analogem Ausgang zu verbinden. •  Kraftmessgerät oder Indikator der Serie 5 oder 7
Autotomatischer Rücklauf SF013

Der Kreuzkopf bewegt sich bis zu einem Wegbegrenzer, festgelegten Kraftwert, programmierten Weglimit oder einer Brucherkennung, stoppt dann und fährt mit voller Geschwindigkeit zurück bis zum entgegengesetzten Limit.

• Für Rücklauf bei einer bestimmten Kraft: Kraftmessgerät oder Indikator der Serie 5 oder 7

• Für Rücklauf bei einem bestimmten Weglimit: SF011 programmierbare Wegbegrenzungen

• Für Rücklauf bei der Erkennung eines Bruchs: SF019 Brucherkennung

Zyklus / Rastzeit SF014

Selbe Funktion wie der automatische Rücklauf, aber mit der Möglichkeit bis zu 100.000 Zyklen zu programmieren.  Die Rastzeit für Höchst- und Tiefstwerte (werden unabhängig festgelegt) kann auf bis zu 10.000 Sekunden festgelegt werden.

•  Selbe wie SF013. SF016 kann zugefügt werden, wenn individuelle auf- und abwärts Geschwindigkeiten benötigt werden
Unabhängige Aufwärts- und Abwärtsgeschwindigkeit SF016 Individuelle Einstellung der Aufwärts- und Abwärtsgeschwindigkeit  -
Niedrigere Geschwindigkeit SF017 Erweitert den minimalen Geschwindigkeitsbereich bis 0,02 mm/min. -
Höhere Geschwindigkeit SF018-1 Erweitert den maximalen Geschwindigkeitsbereich bis 1525 mm/min. -
Brucherkennung SF019

Kreuzkopf stoppt, wenn die Kraft plötzlich einbricht. Der Wert hierfür lässt sich prozentual von der Maximalkraft programmieren.

•  Kraftmessgerät oder Indikator der Serie 5 oder 7
Halten der Belastung SF020

Bewegt den Kreuzkopf dynamisch um eine programmierbare Belastung für unbestimmte oder bestimmte Zeit zu halten.

•  Kraftmessgerät oder Indikator der Serie 5 oder 7
• Sofern eine bestimmte Zeit gewählt werden soll, wird SF014 benötigt
Vorspannung / Berührung des Testobjekts SF021

Stoppt den Kreuzkopf und/oder setzt die Weganzeige zurück bei der ursprünglichen Vorspannung. Eignet sich für Kompressions-, Elastizitäts-, Dehnungstests und andere Anwendungen. Die Vorspannung ist als Prozentsatzes des Maximalwerts des Kraftsensors oder Kraftmessgeräts möglich. Es stehen drei Modi zur Verfügung: (1) Stop, (2) Stop und zurücksetzen and (3) Zurücksetzen ohne stoppen.

•  Kraftmessgerät oder Indikator der Serie 5 oder 7
Profile SF022

Bietet die Möglichkeit Testparameter, wie die Geschwindigkeit, Wegbegrenzungen, Vorspannungen etc. zu speichern. Es lassen sich bis zu 50 Profile anlegen.

-
Gesamtpaket mit allen Optionen SFCOMP Beeinhaltet alle oben aufgeführten Optionen. Es wird ein Kraftmessgerät oder Indikator der Series 5 oder 7 benötigt.

Ähnliche Produkte

Kategorie Motorisierter Kraft-Prüfstand


Motorisierter Kraft-Prüfstand zur Kraftmessung mit einem digitalen Kraftmessgerät. Ermöglicht äußerst präzise Druckkraft, Zugkraftmessungen und vieles mehr.

Mehr Details

Kategorie Motorisierter Kraft-Prüfstand Motorisierter Kraft-Prüfstand

ESM750S motorisierter Kraft-Prüfstand belastbar und kompakt


  • Geschwindigkeitssteuerung direkt über das abnehmbare seitliche Bedienpanel
  • Einstellungsmenü mit Passwortschutz

Mehr Details

ESM750S motorisierter Kraft-Prüfstand belastbar und kompakt

ESM1500 motorisierter Kraftmessstand mit hoher Kapazität


  • Passwortgeschützte Testparameter
  • Einstellbarer und abnehmbarer Controller mit intuitiver Menünavigation
  • USB Datenausgang: Kraft gegen Zeit oder Kraft gegen Weg (optional)

Mehr Details

ESM1500 motorisierter Kraftmessstand mit hoher Kapazität

Zubehör

Series-5 Modernes, digitales Kraftmessgerät


  • Spitzenwert-Messrate mit Höchstgeschwindigkeit von 7000 Hz
  • Direkte Anzeige von Kraft-Balkendiagramm mit Sollwert-Markierung
  • Durchschnittsmodus - berechnet die durchschnittlichen Messwerte in einem Zeitraum

Mehr Details

Series-5 Modernes, digitales Kraftmessgerät 126599

Series-7 Digitales Kraftmessgerät für den professionellen Nutzer


  • Schnelle Erfassungsrate von 14000 Hz
  • Individueller Datenpunktspeicher für bis zu 5000 Datenpunkte
  • 5 Messeinheiten plus Reibungskoeffizient und benutzerspezifische Messeinheit mit konfigurierbarem Namen

Mehr Details

Series-7 Digitales Kraftmessgerät für den professionellen Nutzer 127057

Series 5I Kraft-/ Drehmoment-Messgerät digital


  • Austauschbare Kraft-und Drehmomentsensoren durch Plug- & Test™ -Technologie
  • High-Speed Abtastrate von 7000 Hz
  • Passwortsicherung für einzelne Tasten und Kalibrierung

Mehr Details

Series 5I Kraft-/ Drehmoment-Messgerät digital 126888

Series 7I professionelles Kraftmessgerät und Drehmomentmessgerät


  • Auswechselbare Drehmomentsensoren und Kraftsensoren können dank der Plug & Test™ Technologie (Sensoren werden separat verkauft)
  • Passwortschutz für einzelne Tasten und Kalibrierung
  • Durchgängige Datenerfassung von 5.000 Datenpunkten bis zu 14.000 Hz. Ausgabe zum PC möglich.

Mehr Details

Series 7I professionelles Kraftmessgerät und Drehmomentmessgerät 127113

Kategorie Mark 10 Kraftsensor


Kraftsensor für Series 3i und Series 5i Kraftmessgeräte, keine Kalibrierung notwendig.

Mehr Details

Kategorie Mark 10 Kraftsensor 1046

Übersicht Griffe, Halterungen und Zubehör

Abmessungen
Abmessungen ESM750


Lieferumfang

Die ESM750 Materialprüfmaschine wird als komplettes Set geliefert. Bestehen aus:

  • AC1047-2 (Eye-End Adapter für Prüfstandgrundplatte)
  • Kraftmesszelle / Anzeigegerät Befestigungsset (ESM750LC)
  • Kraftmessgerät Befestitungsset (ESM750FG)
  • USB Kabel
  • Interface-Kabel Prüfstand an Anzeige- / Kraftmessgerät
  • 4 Fingerschrauben für Anzeige- / Kraftmessgerät
  • Inbusschlüssel Set
  • Bedieneinheit
  • Befestigungsset für Bedieneinheit
  • Netzkabel
  • Ressourcen CD


Spezifikationen
Belastungskapazität: 3.4 kN < 900 mm/min
2.3 kN > 900 mm/min
Maximaler Hub: 813 mm
Geschwindigkeitsbereich: Standard: 10-600 mm/min
Optional: 0.02 - 1525 mm/min
Genauigkeit Geschwindigkeitseinstellung: ±0.2% der gewählten Geschwindigkeit
Geschwindigkeitsvariierung unter Belastung: ±0% durch Schrittmotorantrieb
Hubgenauigkeit: ±0,05 mm per 250 mm
Hubauflösung: 0,02 mm
Wiederholbarkeit Endschalter: 0,03 mm
Energieversorgung: Universaleingang 80-240 VAC, 50/60 Hz, 120 W
Gewicht: Prüfstand: 84kg
Versandgewicht: 107kg
Konformität: CE
Garantie: 3 Jahre

Bestellen
Produkte

Produkt
Preis
Anzahl
ESM-750FG-E Materialprüfmaschine mit Aufnahme für Kraftmessgerät 3.4 kN
€ 6.113,00
ESM750LC-E Materialprüfmaschine mit Aufnahme für Kraftmesszelle 3.4 kN
€ 6.113,00

Zubehör

Produkt
Preis
Anzahl
SF-008 FollowMe Funktion
€ 476,00
SF-009 Verfahrweganzeige mit USB Ausgabe
€ 1.582,00
SF-010 Computersteuerung per USB
€ 1.002,00
SF-011 Programierbare Wegbegrenzungen
€ 792,00
SF-012 Überlastungsschutz
€ 686,00
SF-013 Automatischer Rücklauf
€ 476,00
SF-014 Zyklus / Rastzeit
€ 686,00
SF-016 Unabhängige Aufwärts- und Abwärtsgeschwindigkeit
€ 423,00
SF-017 Niedrigere Geschwindigkeit
€ 476,00
SF-018 Höhere Geschwindigkeit
€ 476,00
SF-019 Brucherkennung
€ 476,00
SF-020 Halten der Belastung
€ 686,00
SF-021 Vorspannung / Berührung des Testobjekts
€ 581,00
SF-022 Profile
€ 792,00
SFCOMP Komplettpaket mit allen Optionen für ESM1500/ESM750
€ 5.744,00
Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus: Verfügbar , Vorbestellung 1-2 Wochen , Lieferzeit variiert, bitte kontaktieren Sie uns
