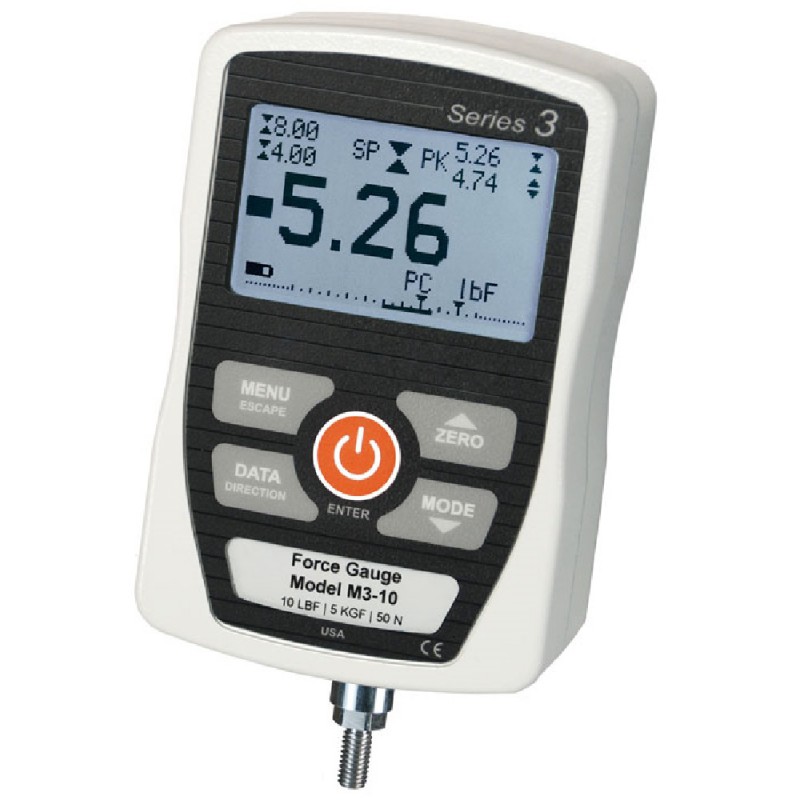

Series-3 Digitales Kraftmessgerät


Hergestellt in USADas neue Series 3 Kraftmessgerät wurde speziell zum Messen von Spann- und Kompressionskraft ("Push & Pull") in verschiedenen Anwendungsbereichen von 0,5 N bis 2500 N entwickelt. Mit einer Abtastrate von 2000 Hz gibt das Gerät sehr genaue Messergebnisse an, und das bei einer Vielzahl von Testumständen. Auf dem hintergrundbeleuchtetem LCD Display werden die Zeichen in einfach zu lesender Größe angezeigt, sodass die vorhandene Menüsteuerung zur Einstellung der Funktionen und konfigurierbaren Parameter keine Schwierigkeiten bereitet. Eine andere, überaus nützliche Eigenschaft zur Datenerfassung ist der USB Ausgang (nicht kontinuierlich).

Die Sollwertindikatoren sind ideal zum Ausführen von Fehlermessungen. Zudem ist das Messgerät gegen eine Überladung von bis zu 150% Kapazität geschützt und ein analoger Belastungsstab auf dem LCD stellt die angewandte Kraft grafisch dar.

Ein ergonomisches, umkehrbares Aluminiumgehäuse ermöglicht manuellen Gebrauch oder das Befestigen an einem Prüfstand für anspruchsvollere Testkonditionen. Die Series-3 Kraftmessgeräte sind mit einer Reihe von Prüfständen, Griffen und Software kompatibel.

Das Gerät beinhaltet die MESUR™ Lite Datenerfassungssoftware, womit Sie alle fortlaufenden oder einzelnen Datenpunkte tabellarisch wiedergeben können. Mit einem Klick können Sie die Daten zu Excel übertragen und dort weiter bearbeiten.



Merkmale
  • Schnelle Abtastrate von 2000 Hz
  • Inklusive NIST rückführbarem Kalibrierzertifikat
  • 3 Jahre Garantie
  • Großes, hintergrundbeleuchtetes Display
  • USB Datenausgang (einzelner Datenpunkt)
  • Programmierbare Sollwerte mit Pass/Fail-Indikatoren
  • Höchst- und Sollwerte werden immer angezeigt
  • Drei auswählbare Messeinheiten

Lieferumfang
Das Series 3 Messgerät wird als komplettes Set mit folgendem Inhalt geliefert:
  • Kraftmesser
  • Tragekoffer
  • Meißel, Kegel, V-Kerbe, Haken, flachem Anschlussstück
  • Verlängerungsstab
  • universellem AC Adapter
  • Batterie
  • Schnellstartanleitung
  • USB Kabel
  • CD (USB Treiber, MESUR Lite Software, MESURgauge DEMO Software & Gebrauchsanweisung)
  • NIST rückführbarem Kalibrierzertifikat (Daten sind gegen Aufpreis verfügbar)


Downloads

Abmessungen
Abmessungen-Series-3



Gewinde Spez. Gewinde Mutter
M3-012 - M3-100 #10-32 UNF 5/16 (7.94 mm)
M3-200 - M3-500 5/16-18 UNC 11/32 (8.74 mm)

Inbegriffenes Zubehör
  M3-012 - M3-20 M3-50 - M3-100 M3-200 - M3-500
Verlängerungsstäbe G1024 G1024 G1031
Kegel G1026 G1026 G1033
Meißel G1025 G1025 G1032
V-Kerbe G1027 G1027 G1034
Platte G1029 G1029 G1036
Haken G1028 G1038 G1035
Haken NA G1039 G1037

Modellübersicht
Modell KapazitätAuflösung
M3-012 0.12 lbF
50 gF
0.5 N
0.0001 lbF
0.05 gF
0.0005N

M3-025 0.25 lbF
100 gF
1 N
0.0002 lbF
0.1 gF
0.001 N

M3-05 0.5 lbF
250 gF
2.5 N
0.0005 lbF
0.2 gF
0.002 N

M3-2 2 lbF
1kgF
10 N
0.002 lbF
0.001 kgF
0.01 N

M3-5 5 lbF
2.5 kgF
25 N
0.005 lbF
0.002 kgF
0.02 N

M3-10 10 lbF
5 kgF
50 N
0.01 lbF
0.005 kgF
0.05 N

M3-20 20 lbF
10 kgF
100 N
0.02 lbF
0.01 kgF
0.1 N

M3-50 50 lbF
25 kgF
250 N
0.05 lbF
0.02 kgF
0.2 N

M3-100 100 lbF
50 kgF
500 N
0.1 lbF
0.05 kgF
0.5 N

M3-200 200 lbF
100 kgF
1000 N
0.2 lbF
0.1 kgF
1 N

M3-500 500 lbF
250 kgF
2500 N
0.5 lbF
0.2 kgF
2 N


Ähnliche Produkte

Cic-Torque Kalibrierung Drehmomentschlüssel, Drehmomentschrauber & Drehmomentmessgeräte


  • Kurze Bearbeitungszeit
  • Einfache Kalibrierungsplanung

Mehr Details

Cic-Torque Kalibrierung Drehmomentschlüssel, Drehmomentschrauber & Drehmomentmessgeräte

ES20 Manueller Prüfstand


  • Messuhr optional erhältlich
  • 5 extra Gewindelöcher für feste Montage vorhanden

Mehr Details

ES20 Manueller Prüfstand

ES30 Kraft-Prüfstand mit Handradbedienung


  • Extra Löcher zur Montage vorhanden
  • Maximale Kraft: 100 kg
  • Bewegliches Konzept: Die Grundfläche kann bewegt werden, sodass der Prüfstand als Teil eines großen Systems oder für andere Montagen funktionieren kann.

Mehr Details

ES30 Kraft-Prüfstand  mit Handradbedienung

Zubehör

Kategorie Mark 10 Zubehör


Hier finden Sie Griffe und Halterungen für Mark 10 Kraft- und Drehmomentmessgeräte

Mehr Details

Kategorie Mark 10 Zubehör 1057

Spezifikationen
Genauigkeit:± 0,3% des Vollausschlags
Abtastrate:2000 Hz
Stromversorgung:AC oder wiederaufladbare Batterie. Batterieindikator wird angezeigt. Gerät schaltet sich automatisch ab, wenn zu wenig Energie vorhanden ist.
Batterielaufzeit:Beleuchtung ein: bis zu 7 Stunden bei durchgängigem Gebrauch
Beleuchtung aus: bis zu 24 Stunden bei durchgängigem Gebrauch
Maßeinheit:lbF, gF, kgF, N (abhängig vom Modell)
USB Ausgabe:Einzelner Datenpunkt wird übertragen, indem die DATA Taste gedrückt wird oder fortlaufende Datenübertragung
Konfigurierbare Einstellungen:Digitale Filter, USB Ausgabeeinstellungen, Hintergrundbeleuchtung, automatisches Abschalten, Tastentöne, Audio-Alarm, Grundeinstellungen, Kalibrierung
Überladungsschutz:150% des Vollausschlags (Display zeigt "OVER" bei 110% und mehr an)
Gewicht:M3-012 - M3-100: 0,33 kg
M3-200 - M3-500: 0,41 kg
Garantie:3 Jahre

Bestellen
Produkte

Produkt
Preis
Menge
M3-012E Digitales Kraftmessgerät - 0,5 N
€ 1.297,00
M3-025E Digitales Kraftmessgerät – 1,0 N
€ 901,00
M3-05E Digitales Kraftmessgerät – 2,5 N
€ 901,00
M3-2E Digitales Kraftmessgerät – 10 N
€ 731,00
M3-5E Digitales Kraftmessgerät – 25 N
€ 731,00
M3-10E Digitales Kraftmessgerät - 50 N
€ 731,00
M3-20E Digitales Kraftmessgerät – 100 N
€ 731,00
M3-50E Digitales Kraftmessgerät - 250 N
€ 1.297,00
M3-100E Digitales Kraftmessgerät – 500 N
€ 731,00
M3-200E Digitales Kraftmessgerät – 1000 N
€ 901,00
M3-500E Digitales Kraftmessgerät – 2500 N
€ 901,00

Zubehör

Produkt
Preis
Menge
15-1004 MESUR gauge, single license
€ 577,00
09-1165 Cable, USB, Series 7/5/4/3 to PC
€ 34,00
08-1026 Ersatzakku, 8,4 V NiMH
€ 23,00
AC1030 AC adapter/charger, 110V US
€ 50,00
AC1031 AC Netzteil/Ladegerät 220V EUR
€ 50,00
AC1032 AC adapter/charger, 220V UK
€ 50,00
AC1035 AC adapter/charger, 220V Australia
€ 50,00
AC1052 Mounting plate, Mark-10 gauges, 0.12 - 500 lbF capacities (0.5 to 2,500 N)
€ 66,00
Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus: Verfügbar: 1-3 Tage , Lieferzeit 1-3 Wochen , Lieferzeit variiert, bitte kontaktieren Sie uns
