Series-7, Kraftmessgerät digital
Series-7, Kraftmessgerät digital
Series-7, Kraftmessgerät digital
Series-7, Kraftmessgerät digital
Series-7, Kraftmessgerät digital
Series-7, Kraftmessgerät digital
Series-7, Kraftmessgerät digital
Series-7, Kraftmessgerät digital

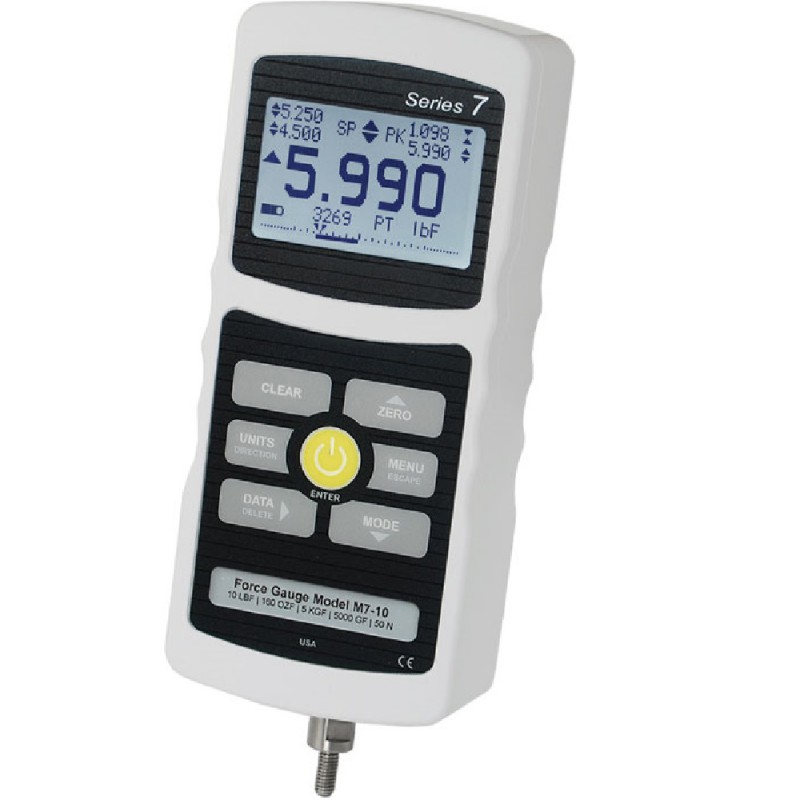

Series-7 Digitales Kraftmessgerät für den professionellen Nutzer


Hergestellt in USADas Series-7 digitale Kraftmessgerät ist ein sehr professionelles Messgerät mit verschiedenen Funktionen für eine anspruchsvolle Messung für professionelle Spannungs- und Kompressionsmessungen bis zu 500 lbF / 2500 N. Dank der hervorragenden Genauigkeit von ±0.1% und der sehr schnellen Erfassungsrate von 14000 Hz werden Ihre Messwerte sehr genau aufgenommen.

Das Series-7 Kraftmessgerät ist mit unterschiedlichen Funktionen ausgestattet, einschließlich sehr schneller Datenerfassung und Datenspeicherung für bis zu 5000 Messwerte, programmierbare Fußschalter-Sequenz, Brucherkennung, Messung des ersten und zweiten Spitzenwerts, des Reibungskoeffizienten und der benutzerspezifischen Messeinheit. Desweiteren gehören auch automatische Datenübertragung, Nullungsfunktion, Mittelwertermittlung und eine externe Auslöserfunktion zu den Standardfunktionen des Series-7 digitalen Kraftmessgeräts. Mit der inbegriffenen MESUR Lite Datenerfassungssoftware werden durchgängige oder einzelne Datenpunkte tabellarisch aufgelistet und können in Excel für eine weitere Datenverarbeitung importiert werden.

Der Series-7 kann mit einem Prüfstand kombiniert werden, zum Beispiel dem ESM303, um ausführliche Messoptionen zu ermöglichen, wie zum Beispiel Bruchteste, Zugspannungs- und Kompressionsmessungen, dynamische Belastungshalterung, PC Steuerungsmöglichkeit und viele andere Anwendungen.



Merkmale

  • Schnelle Erfassungsrate von 14000 Hz
  • Individueller Datenpunktspeicher für bis zu 5000 Datenpunkte
  • 5 Messeinheiten plus Reibungskoeffizient und benutzerspezifische Messeinheit mit konfigurierbarem Namen
  • Durchschnittsmodus berechnet den Durchschnitt der Messwerte
  • Externer Auslösemodus - für Schaltkontakttests oder ferngesteuertes Stoppen der Displayaktualisierung
  • Passwortschutz, konfigurierbar für individuelle Tasten und Kalibrierung
  • Erfassung des ersten und zweiten Spitzenwerts
  • Durchgehende Datenerfassung von 5000 Datenpunkten
  • USB, RS-232, Mitutoyo und analoge Ausgänge
  • Automatische Ausgabe / Datenspeicherung / Nullung nach Abschluss verschiedener Ereignisse
  • Programmierbare Sollwerte mit Indikatoren und Ausgänge

Spannungsbereiche

Model Kapazität Resolution
M7-012 0.12 lbF
2 ozF
0.5 N
0.00002 lbF
0.0005 ozF
0.0001 N

M7-025 0.25 lbF
4 ozF
1 N
0.00005 lbF
0.001 ozF
0.0002 N

M7-05 0.5 lbF
8 ozF
2.5 N
0.0001 lbF
0.002 ozF
0.0005 N

M7-2 2 lbF
32 ozF
10 N
1 kgF
0.0005 lbF
0.01 ozF
0.002 N
0.0002kgF

M7-5 5 lbF
80 ozF
25 N
2.5 kgF
0.001 lbF
0.02 ozF
0.005 N
0.0005kgF

M7-10 10 lbF
160 ozF
50 N
5 kgF
0.002 lbF
0.05 ozF
0.01 N
0.001kgF

M7-20 20 lbF
320 ozF
100 N
10 kgF
0.005 lbF
0.1 ozF
0.02 N
0.002kgF

M7-50 50 lbF
800 ozF
250 N
25 kgF
0.01 lbF
0.2 ozF
0.05 N
0.005kgF

M7-100 100 lbF
1600 ozF
500 N
50 kgF
0.02 lbF
0.5 ozF
0.1 N
0.01kgF

M7-200 200 lbF
3200 ozF
1000 N
100 kgF
0.05 lbF
1 ozF
0.2 N
0.02kgF

M7-500 500 lbF
8000 ozF
2500 N
250 kgF
0.1 lbF
2 ozF
0.5 N
0.05kgF


Abmessungen

Abmessungen Kraftmessgerät digital Series-7


Ähnliche Produkte

MESURgauge Mesurgauge Software für Belastungs- und Bewegungsanalyse


  • Echtzeit-Tabellen und Grafiken zeigen Belastung vs Zeit oder Belastung vs Bewegung an
  • Sendet Daten von einem Kraft- oder Drehmomentmessgerät zum PC zur weiteren Analyse
  • Konfigurierbare Start- und Stopauslöser (Zeit, Belastung, Probenanzahl, oder Bewegung)
  • Statistische Kalkulationen (Minimum, Maximum, Durchschnitt, Fläche unter der Kurve) für wählbaren Datenbereich
  • Verschiedene Graphenfunktionen, wie Zoom, Maßabänderung, Schwenken, Titel und vieles mehr
  • Export zu Excel mit einer einzigen Taste
  • Erstellung individueller Berichte und Berichtvorlagen
  • Kompatibel mit allen Mark-10, Imada, Shimpo und allen anderen Kraft- und Drehmomentmessgeräten
  • Speichern und Wiederaufrufen von Testeinstellungen und Testdaten
  • Betrachten von Testdaten in Echtzeit durch vergrößertes Display
  • Kompatibel mit Windows 7

Mehr Details

Cic-Force Kalibrierung Kraftmessgerät


  • Einfache Kalibrierungsplanung
  • Kurze Bearbeitungszeit
  • Ausschließlich in Übereinstimmung mit den Normen des Deutschen Kalibrierdienstes (DKD), Klasse F1, Kalibrierungsnummer 19026 - 07
  • Möglichkeit zur Anpassung und Reparatur

Mehr Details

ESM303 motorisierter Kraft-Prüfstand für Kraftmessungen mit PC Kontrolle


  • An der Bedieneinheit einstellbare Geschwindigkeit
  • Verstellbare Wegbegrenzer
  • Einstellbares abnehmbares Bedienpanel mit intuitiver Menüführung
  • Passwortschutz des Einstellungsmenüs
  • Schrittmotor erzeugt eine ruhige und geräuscharme Bedienung ohne Geschwindigkeitsschwankungen auch unter Belastung
  • USB Datenausgang Kraft gegen Zeit oder Kraft gegen Weg (optional)
  • Kompakte Grundfläche, geeignet für überfüllte Werkbänke
  • Ergonomisches Design, mit einem cleveren Kabelführungssystem
  • Integrierte Elektronikeinheit, leicht zu entfernen und zu transportieren
  • CE Kennzeichen
  • 3 Jahre Garantie

Mehr Details

ESM1500 motorisierter Kraftmessstand mit hoher Kapazität


  • Passwortgeschützte Testparameter
  • Einstellbarer und abnehmbarer Controller mit intuitiver Menünavigation
  • USB Datenausgang: Kraft gegen Zeit oder Kraft gegen Weg (optional)
  • Auch für überfüllte Werkbänke geeignet dank des schmalen Fußes
  • Motorisierter Schrittmotor für gleichmäßige und ruhigen Betrieb ohne Geschwindigkeitsveränderungen bei Belastung
  • Kompatibel mit Anzeigegeräten und Kraftaufnehmern, sowie Kraftmessgeräten
  • Ergonomisches Design mit ausgedachtem und verdecktem Kabelsystem
  • Elektronik ist in einem ingegrierbaren, abnehmbaren Gehäuse untergebracht, leicht zu transportieren
  • CE Kennzeichen
  • 3 Jahre Garantie

Mehr Details

ESM750S motorisierter Kraft-Prüfstand belastbar und kompakt


  • Geschwindigkeitssteuerung direkt über das abnehmbare seitliche Bedienpanel
  • Einstellungsmenü mit Passwortschutz
  • USB Schnittstelle zur Verarbeitung der Daten mit der MESUR™Gauge Software
  • Geräuscharmer Schrittmotor arbeitet ohne Geschwindigkeitsschwankungen auch unter Belastung
  • Kompakte Bauform eignet sich auch optimal für beengte Platzverhältnisse
  • Leicht entfernbare Elektronikeinheit
  • Höhenverstellbare Wegbegrenzer
  • Auswahl zwischen Aufnahme für Kraftmessgerät oder Anzeigegerät mit externer Kraftmesszelle
  • CE Kennzeichen
  • 3 Jahre Garantie

Mehr Details


Downloads


Lieferumfang

Das Series-7 Kraftmessgerät wird in einem gepolsterten Tragekoffer mit Meißel, Kegel, V-Kerbe, Haken, flachem Anschlussstück, Verlängerungsstück, universellem AC Netzadapter, Batterie, Schnellstartanleitung, USB Kabel, CD (USB Treiber, MESURgauge DEMO Software und Gebrauchsanweisung) und NIST rückführbarem Kalibrierungszertifikat mit Daten geliefert.

Griffe und Zubehör


Spezifikationen

Genauigkeit
±0.1%de Vollausschlags
Erfassungsrate
14000 Hz
Stromversorgung
Netzstrom oder wiederaufladbare Batterie. Batterieindikator für niedrigen Batteriestatus wird angezeigt. Gerät schaltet sich automatisch ab, wenn die Energie zu gering ist
Batterielaufzeit
Beleuchtung ein: Bis zu 7 Stunden durchgängiger Gebrauch
Beleuchtung aus: Bis zu 24 Stunden durchgängiger Gebrauch
Messeinheiten
lbF, ozF, gF, kgF, N, kN, mN (abhängig vom Modell)
Ausgänge
USB/RS-232: Einstellbar auf 115,200 Baud. Automatische Ausgabe bis zu 250 Hz möglich. Einschließlich Control Language 2 für eine vollständige Computersteuerung.
Mitutoyo (Digimatic): Serieller BCD geeignet für alle Mitutoyo SPC-kompatiblen Geräte.
Analog: ±1 VCD, ±0.25% des Vollausschlags
Allgemein:Dre Open-Drain-Ausgänge, ein Eingang
Sollwerte: Drei Open-Drain-Linien
Überlastungsschutz
150% des Vollausschlags (Display zeigt "OVER" bei 110% und mehr an)
Gewicht
M7-012 - M7-100: 0,45 kg
M7-200 M7-500: 0,54 kg
Umgebungsanforderungen
4 - 38 °C; max. 96% Feuchtigkeit nicht kondensierend
Garantie
3 Jahre

Bestellen

Produkte


Produktname
Preis
Anzahl
M7-012E Digitales Kraftmessgerät - 0,5 N
€ 1.636,00

M7-025E Digitales Kraftmessgerät – 1,0 N
€ 1.636,00

M7-05E Digitales Kraftmessgerät – 2,5 N
€ 1.636,00

M7-2E Digitales Kraftmessgerät – 10 N
€ 1.496,00

M7-5E Digitales Kraftmessgerät – 25 N
€ 1.496,00

M7-10E Digitales Kraftmessgerät – 50 N
€ 1.496,00

M7-20E Digitales Kraftmessgerät – 100 N
€ 1.496,00

M7-50E Digitales Kraftmessgerät – 250 N
€ 1.496,00

M7-100E Digitales Kraftmessgerät – 500 N
€ 1.496,00

M7-200E Digitales Kraftmessgerät – 1000 N
€ 1.636,00

M7-500E Digitales Kraftmessgerät – 2500 N
€ 1.636,00

Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus: Verfügbar , Vorbestellung 1-2 Wochen , Sonderbestellung , Anfrage
