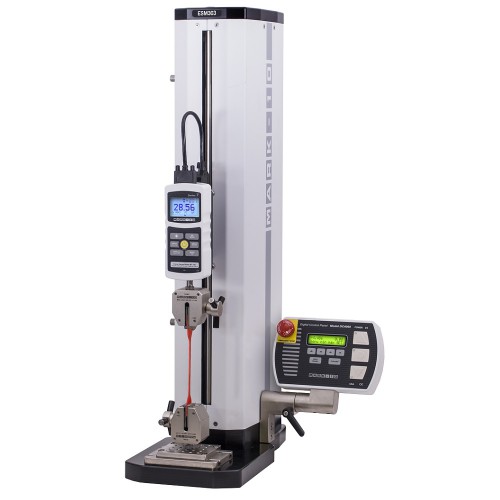

ESM303, Motorisierter Kraft-Prüfstand
ESM303, Motorisierter Kraft-Prüfstand
ESM303, Motorisierter Kraft-Prüfstand
ESM303, Motorisierter Kraft-Prüfstand
ESM303, Motorisierter Kraft-Prüfstand
ESM303, Motorisierter Kraft-Prüfstand
ESM303, Motorisierter Kraft-Prüfstand

ESM303 motorisierter Prüfstand für Kraftmessungen mit PC Kontrolle


Hergestellt in USADer ESM303 ist ein vielfältig  konfigurierbarer einsäuliger Prüfstand für Kraftmessungen und bestens geeignet zum Prüfen von Spannungen und Kompressionen bis zu 300 lbF [1.5 kN], mit einem robusten Design für Labor- und Produktionsumgebungen.

Probenaufbau und Feinpositionierung sind ein Kinderspiel. Mithilfe der FollowMe Positionierung mit Rückstellmechanismus können Sie einfach mit Ihren Händen das Kraftmessgerät oder den Kraftaufnehmer bedienen, um den Kreuzkopf auf verschiedenen Geschwindigkeitsraten zu bewegen. Der ESM303 wird von einem Schrittmotor angetrieben , wodurch Sie ruhig und ohne Geschwindigkeitsänderung unter Last arbeiten können.

Der ESM303 ist einfach für jeden Anwendungsfall anzupassen. Wenn der standard Freiraum zu gering ist für die Anwendung , ermöglicht seine modulare mechanische Ausführung Erweiterungen für eine oder zwei Säulen. Diese Modularität erstreckt sich ebenfalls auf die Controller-Funktionen .

Mit großzügig ausgestatteten Verfahrwegs-, Abstands- und Tiefenmaßen, kann eine breite Palette von Tests, wie Brucherkennung, Zyklieren, Grenzprüfung von einer Belastung oder einem Abstand, Haltekraft, Dehnungsprüfungen, Zug- und Druckversuche und vieles mehr.

Einzelne Funktionen, wie Wegmessung, Zyklieren, Lasthalten usw. können in dem Gebiet durch einen Aktivierungscode entweder im Voraus oder vor Ort erworben werden. Das a-la-carte-Plattform ermöglicht eine individuelle Konfiguration für jede Anwendung und jedes Budget.

Erfüllen Sie verschiedene Prüfverfahren über ein einfach zu bedienendes Menü, das die Konfiguration der Testgeschwindigkeit , Kraft und Abstand Grenzen, Zyklieren, Vorspannung, und viele andere Funktionen ermöglicht, die alle durch ein Passwort geschützt sind. Speichern Sie bis zu 50 Profile, um eine Reihe von Testverfahren unterzubringen .

Kraft- und Verfahrwegdaten des ESM303 Kraft-Prüfstands können zu einem PC übertragen werden. Die MESUR™ Gerätesoftware erstellt Graphiken und Analysen der erhaltenen Daten. Darüber hinaus ist auch eine vollständige Steuerung mithilfe Ihres PC‘s und eines speziell entwickelten Programms jeder Sprache, das ASCII Kommunikationsprogramme unterstützt, möglich.


Merkmale

  • An der Bedieneinheit einstellbare Geschwindigkeit
  • Verstellbare Wegbegrenzer
  • Einstellbares abnehmbares Bedienpanel mit intuitiver Menüführung
  • Passwortschutz des Einstellungsmenüs
  • Schrittmotor erzeugt eine ruhige und geräuscharme Bedienung ohne Geschwindigkeitsschwankungen auch unter Belastung
  • USB Datenausgang Kraft gegen Zeit oder Kraft gegen Weg (optional)
  • Kompakte Grundfläche, geeignet für überfüllte Werkbänke
  • Ergonomisches Design, mit einem cleveren Kabelführungssystem
  • Integrierte Elektronikeinheit, leicht zu entfernen und zu transportieren
  • CE Kennzeichen
  • 3 Jahre Garantie

Optionen


Funktionen

Einfache Bedieneinheit
Robustes Aluminium Gehäuse und speziell entwickelte Tasten für industrielle Umgebungen. Die Follow Me Funktion und viele andere Zusatzoptionen, sowie die im Blickwinkel verstellbare Bedieneinheit bieten zusätzlichen Komfort. Zur Fernsteuerung des Kraftprüfstands lässt sich die Bedieneinheit auch abnehmen eine optionale Halterung zur Tischmontage ist ebenfalls erhätlich.





Wegbegrenzer
Einstellbare obere und untere Wegbegrenzer stoppen den Prüfstand auf seinem Messweg mit einer Wiederholbarkeit von 0,025 mm .







Einstellbare Montageplatte zur Befestigung von Griffen & Zubehör
Die Montageplatte kann für die richtige Ausrichtung auf der X- und Y-Achse, neu positioniert werden. Die Montageplatte ist mit einer Matrix von Gewindelöchern versehen zur Montage von Griffen und Zubehör.







Modularer Aufbau
Die gesamte Elektronik ist in einem einzigen Panel installiert , leicht zugänglich und abnehmbar für Updates und Service.







FollowMe
Mithilfe der FollowMe™ Positionierung mit Rückstellmechanismus können Sie einfach mit Ihren Händen das Kraftmessgerät oder den Kraftaufnehmer bedienen, um die Messzelle mit verschiedenen Geschwindigkeitsraten zu bewegen. Anpassungsfähig genug für eine schnelle Positionierung sowie Feineinstellungen .





Kraftmessgeräte
Erwägen Sie den Erwerb eines Serie 7 oder 5 Messgerätes für Kraft gegen Zeit oder Kraft gegen Verfahrweg Messungen und Datenausgabe um alle verfügbaren Prüfstand Funktionen nutzen zu können.






Griffe und Auszugsgriffadapter
Breites Spektrum an Haltern für Zug-, Schäl, Komprimierungsprüfungen und Spezialanwendungen. Auszugsgriffadapter ermöglichen die schnelle Montage und Demontage von Griffen, und beugen Rotation vor.







Indikator/ Messzellen Adapter

Bietet Platz für jeden Series 5i und 7i Indikator  und Serie R01 oder R03 Kraftsensor.







Einzelsäulen-Erweiterung
Erhöhen Sie den Freiraum für größere Proben. Drei Längen stehen zur Verfügung - 150, 300 und 600 mm







Zweisäulen-Erweiterung
Platz für eine bis zu 508 mm breites Messgut oder eine ø546 mm  Rundprobe.
Drei Höhen stehen zur Verfügung - 150, 300 und 600 mm.







MESUR Datenerfassungs-Software
Verarbeitet Kraft gegen Zeit oder Kraft gegen Weg Daten aus dem USB-Port des ESM303. MESURgauge bietet Grafiken, erfasst tabellarisch, berechnet Statistiken und bietet Berichterstattungs- und Ausgabetools.


Zusatzmodule

Funktion Art. No. Beschreibung Anforderungen
FollowMe AF008

Kreuzkopf reagiert auf ausgeübten Druck oder Zug auf das Kraftmessgerät oder die Kraftmesszelle. Umso mehr Druck ausgeübt wird, umso schneller bewegt sich der Kreuzkopf. Diese Funktion eignet sich perfekt für das schnelle Positionieren, aber auch für Feineinstellungen.

• Kraftmessgerät oder Indikator der Serie 5 oder 7
• 09-1214 Kabel
Weganzeige AF009

Der zurückgelegte Weg wird auf dem Display der Bedieneinheit, sowie per USB  ausgeben. Eine interne Skala basierend auf der Renshaw Technologie ermöglicht eine beträchtliche Verbesserung der Genauigkeit im Vergleich zu einem traditionellen Rotationsencoder.

• Kraftmessgerät oder Indikator der Serie 5 oder 7 für USB Ausgabe

• Nicht nachrüstbar

• Für Datenausgabe an einen Computer 09-1214 und 09-1158 Kabel

Computersteuerung AF010

Der ESM750S und das angeschlossene Kraftmessgerät können mit einem selbst geschriebenen Programm in einer ASCII unterstützten Sprache komplett über einen PC gesteuert werden. Diese Option wird nicht für die Verwendung  der MESUR™gauge Plus Software benötigt.

• Kraftmessgerät oder Indikator der Serie 5 oder 7

• SF009 Weganzeige

• 09-1214 und 09-1158 Kabel

Programierbare Wegbegrenzungen AF011

Der Prüfstand stoppt oder führt Kreisläufe zwischen programmierbaren  Höchst- und Tiefstwerten aus.

• SF009 Weganzeige
Überlastungsschutz AF012 Schützt ein Kraftmessgerät oder Kraftsensor vor einer Überlastung durch das Festlegen eines gewünschten Prozentsatzes des Skalenendwertes. Durch die analoge Ausgangsspannung ist es möglich den Prüfstand mit nahezu jedem Kraftmessgerät mit analogem Ausgang zu verbinden.

•  Kraftmessgerät oder Indikator der Serie 5 oder 7

• 09-1214 Kabel

Autotomatischer Rücklauf AF013

Der Kreuzkopf bewegt sich bis zu einem Wegbegrenzer, festgelegten Kraftwert, programmierten Weglimit oder einer Brucherkennung, stoppt dann und fährt mit voller Geschwindigkeit zurück bis zum entgegengesetzten Limit.

• Für Rücklauf bei einer bestimmten Kraft: Kraftmessgerät oder Indikator der Serie 5 oder 7 und 09-1214 Kabel

• Für Rücklauf bei einem bestimmten Weglimit: SF011 programmierbare Wegbegrenzungen

• Für Rücklauf bei der Erkennung eines Bruchs: SF019 Brucherkennung und 09-1214 Kabel

Zyklus / Rastzeit AF014

Selbe Funktion wie der automatische Rücklauf, aber mit der Möglichkeit bis zu 100.000 Zyklen zu programmieren.  Die Rastzeit für Höchst- und Tiefstwerte (werden unabhängig festgelegt) kann auf bis zu 10.000 Sekunden festgelegt werden.

•  Selbe wie SF013. SF016 kann zugefügt werden, wenn individuelle auf- und abwärts Geschwindigkeiten benötigt werden
Unabhängige Aufwärts- und Abwärtsgeschwindigkeit AF016 Individuelle Einstellung der Aufwärts- und Abwärtsgeschwindigkeit  -
Niedrigere Geschwindigkeit AF017 Erweitert den minimalen Geschwindigkeitsbereich bis 0,5 mm/min. -
Höhere Geschwindigkeit AF018 Erweitert den maximalen Geschwindigkeitsbereich bis 1,100 mm/min. -
Brucherkennung AF019

Kreuzkopf stoppt, wenn die Kraft plötzlich einbricht. Der Wert hierfür lässt sich prozentual von der Maximalkraft programmieren.

•  Kraftmessgerät oder Indikator der Serie 5 oder 7

• 09-1214 Kabel

Halten der Belastung AF020

Bewegt den Kreuzkopf dynamisch um eine programmierbare Belastung für unbestimmte oder bestimmte Zeit zu halten.

•  Kraftmessgerät oder Indikator der Serie 5 oder 7 und 09-1214 Kabel
• Sofern eine bestimmte Zeit gewählt werden soll, wird AF014 benötigt
Vorspannung / Berührung des Testobjekts AF021

Stoppt den Kreuzkopf und/oder setzt die Weganzeige zurück bei der ursprünglichen Vorspannung. Eignet sich für Kompressions-, Elastizitäts-, Dehnungstests und andere Anwendungen. Die Vorspannung ist als Prozentsatzes des Maximalwerts des Kraftsensors oder Kraftmessgeräts möglich. Es stehen drei Modi zur Verfügung: (1) Stop, (2) Stop und zurücksetzen and (3) Zurücksetzen ohne stoppen.

•  Kraftmessgerät oder Indikator der Serie 5 oder 7

•09-1214 Kabel

Profile AF022

Bietet die Möglichkeit Testparameter, wie die Geschwindigkeit, Wegbegrenzungen, Vorspannungen etc. zu speichern. Es lassen sich bis zu 50 Profile anlegen.

-
Complete Options Package AFCOMP Beeinhaltet alle oben aufgeführten Optionen inklusive 09-1214 und 09-1158 Kabel. Es wird ein Kraftmessgerät oder Indikator der Series 5 oder 7 benötigt.

Ähnliche Produkte

Series-5 Modernes, digitales Kraftmessgerät


  • Spitzenwert-Messrate mit Höchstgeschwindigkeit von 7000 Hz
  • Direkte Anzeige von Kraft-Balkendiagramm mit Sollwert-Markierung
  • Durchschnittsmodus - berechnet die durchschnittlichen Messwerte in einem Zeitraum
  • Spitzenwerte werden immer angezeigt
  • Datenspeicher mit 1000 Datenpunkten, Statistiken und Ausgängen
  • Passwortschutz, konfigurierbar für einzelne Tasten
  • Externer Auslösemodus - für Kontaktgeber-Prüfung oder Fernsperrung der Anzeige-Aktialisierung
  • Konfigurierbarer Audio-Alarm und Tastentöne
  • Einstellbare Sollwerte mit Alarmen und Ausgänge
  • Aluminium-Design
  • USB, RS-232, Mitutoyo und analoge Ausgänge
  • Einschließlich NIST Kalibrierungs-Zertifikat
  • Großes, hintergrundbeleuchtetes LCD-Display

Mehr Details

Series-7 Digitales Kraftmessgerät für den professionellen Nutzer


  • Schnelle Erfassungsrate von 14000 Hz
  • Individueller Datenpunktspeicher für bis zu 5000 Datenpunkte
  • 5 Messeinheiten plus Reibungskoeffizient und benutzerspezifische Messeinheit mit konfigurierbarem Namen
  • Durchschnittsmodus berechnet den Durchschnitt der Messwerte
  • Externer Auslösemodus - für Schaltkontakttests oder ferngesteuertes Stoppen der Displayaktualisierung
  • Passwortschutz, konfigurierbar für individuelle Tasten und Kalibrierung
  • Erfassung des ersten und zweiten Spitzenwerts
  • Durchgehende Datenerfassung von 5000 Datenpunkten
  • USB, RS-232, Mitutoyo und analoge Ausgänge
  • Automatische Ausgabe / Datenspeicherung / Nullung nach Abschluss verschiedener Ereignisse
  • Programmierbare Sollwerte mit Indikatoren und Ausgänge

Mehr Details

Kategorie Mark 10 Zubehör


Mehr Details

Kategorie Mark 10 Kraftsensor


Kraftsensor für Series 3i und Series 5i Kraftmessgeräte, keine Kalibrierung notwendig.

Mehr Details

Series 5I Kraft-/ Drehmoment-Messgerät digital


  • Austauschbare Kraft-und Drehmomentsensoren durch Plug- & Test™ -Technologie
  • High-Speed Abtastrate von 7000 Hz
  • Passwortsicherung für einzelne Tasten und Kalibrierung
  • Großes, hintergrundbeleuchtetes Grafik-Display
  • USB, RS-232, Mitutoyo und analoge Ausgänge
  • Nutzlastbalken mit Sollpunktmarkierungen
  • Datenspeicher für 1000 Werte mit Statistik (Minimum, Maximum, Mittelwert, Standardabweichung) und Ausgängen
  • Externer Trigger-Modus - für Schaltkontakt-Tests oder zum Stoppen Anzeigeaktualisierung auf Abstand
  • Mittelwertmodus - berechnet die durchschnittliche Messwerte über die Messzeit
  • 5 auswählbare Messeinheiten
  • Konfigurierbare akustische Alarme und Tastentöne
  • Automatische Datenausgabe über USB/RS-232
  • Passwortschutz für Sensor, um unerlaubten Gebrauch zu verhindern
  • CE Zertifizierung

Mehr Details

Series 7I Professionelle Kraft- und Drehmoment-Anzeige


  • Auswechselbare Drehmomentsensoren und Kraftsensoren können dank der Plug & Test™ Technologie (Sensoren werden separat verkauft)
  • Passwortschutz für einzelne Tasten und Kalibrierung
  • Durchgängige Datenerfassung von 5.000 Datenpunkten bis zu 14.000 Hz. Ausgabe zum PC möglich.
  • USB, RS-232, Mitutoyo und analoge Ausgänge
  • Automatische Datenausgabe, Datenspeicherung und Nullungsfunktion bei verschiedenen Anwendungen
  • 5 Maßeinheiten, sowie Reibungskoeffizient und nutzerdefinierte Einheit mit konfigurierbarem Namen
  • Programmierbare Sollwerte, mit Indikation und Ausgabe
  • Externer Auslösemodus – für Tests mit Schaltkontakten oder auf Abstand stoppende Displayaktualisierung
  • Passwortgeschützte Sensoren verhindern Verwendung von Unbefugten
  • High-Speed-Erfassungsrate von 14.000 Hz
  • Datenspeicher für bis zu 5.000 Messwerte
  • Brucherkennung mit automatischen Funktionen, einschließlich Bewegungsstopp des mechanischen / motorisiertem Prüfstands
  • Erkennung des ersten und zweiten Spitzenwerts (Peaks)
  • Programmierbarer Kommando-String für den Fußschalter
  • Mittelwertmodus – berechnet den Durchschnitt im Zeitablauf
  • CE-Zertifizierung

Mehr Details

MESURgauge Mesurgauge Software für Belastungs- und Bewegungsanalyse


  • Echtzeit-Tabellen und Grafiken zeigen Belastung vs Zeit oder Belastung vs Bewegung an
  • Sendet Daten von einem Kraft- oder Drehmomentmessgerät zum PC zur weiteren Analyse
  • Konfigurierbare Start- und Stopauslöser (Zeit, Belastung, Probenanzahl, oder Bewegung)
  • Statistische Kalkulationen (Minimum, Maximum, Durchschnitt, Fläche unter der Kurve) für wählbaren Datenbereich
  • Verschiedene Graphenfunktionen, wie Zoom, Maßabänderung, Schwenken, Titel und vieles mehr
  • Export zu Excel mit einer einzigen Taste
  • Erstellung individueller Berichte und Berichtvorlagen
  • Kompatibel mit allen Mark-10, Imada, Shimpo und allen anderen Kraft- und Drehmomentmessgeräten
  • Speichern und Wiederaufrufen von Testeinstellungen und Testdaten
  • Betrachten von Testdaten in Echtzeit durch vergrößertes Display
  • Kompatibel mit Windows 7

Mehr Details


Abmessungen

Abmessungen Motorisierter Kraft-Prüfstand ESM303


Spezifikationen

Belastungskapazität
1,5 kN bei bis zu 24 Zoll/ min (610 mm / min)
1 kN @> 24 in / min (610 mm / min)
Maximaler Verfahrweg
457 mm
Maximaler Freiraum
508 mm (Erweiterungen verfügbar)
Geschwindigkeitsbereich
Standard: 13 - 330 mm/min
Optional: 0.5 - 1,100 mm/min
Geschwindigkeitseinstellung Genauigkeit
±0.2%
Geschwindigkeitsänderung mit Last
± 0% (Schrittmotorantrieb)
Verfahrweg Genauigkeit
±0.05 mm je 250 mm
Verfahrweg Auflösung
0.02 mm
Endschalter Wiederholbarkeit
0.03 mm
Stromversorgung
Universaleingang 80-240VAC, 50 / 60Hz
Gewicht
25,6 kg
Garantie
3 Jahre

Weitere Prüfstände aus der ESM Serie

ESM750S


  • Geschwindigkeitssteuerung direkt über das abnehmbare seitliche Bedienpanel
  • Einstellungsmenü mit Passwortschutz
  • USB Schnittstelle zur Verarbeitung der Daten mit der MESUR™Gauge Software
  • Geräuscharmer Schrittmotor arbeitet ohne Geschwindigkeitsschwankungen auch unter Belastung
  • Kompakte Bauform eignet sich auch optimal für beengte Platzverhältnisse
  • Leicht entfernbare Elektronikeinheit
  • Höhenverstellbare Wegbegrenzer
  • Auswahl zwischen Aufnahme für Kraftmessgerät oder Anzeigegerät mit externer Kraftmesszelle
  • CE Kennzeichen
  • 3 Jahre Garantie

Mehr Details

ESM1500S


  • Sehr hohe Belastbarkeit von 6,7 kN trotz kompakter Bauweise
  • Ermöglicht ruhiges arbeiten durch geräuscharmen Schrittmotor
  • Abnehmbares, verstellbares Display mit intuitiver Menüführung
  • Einfach Anpassung der Geschwindigkeit über die Bedieneinheit
  • Optionsmenü mit Passwortschutz
  • Modulare Bauweise, einfach zu entfernende Elektronikeinheit
  • USB Schnittstelle zur Verarbeitung der Daten mit der MESUR™Gauge Software
  • Zwei Ausführungen, Aufnahme für Kraftmessgerät oder Anzeigegerät mit externer Kraftmesszelle
  • CE Kennzeichen
  • 3 Jahre Garantie

Mehr Details

ESM1500


  • Passwortgeschützte Testparameter
  • Einstellbarer und abnehmbarer Controller mit intuitiver Menünavigation
  • USB Datenausgang: Kraft gegen Zeit oder Kraft gegen Weg (optional)
  • Auch für überfüllte Werkbänke geeignet dank des schmalen Fußes
  • Motorisierter Schrittmotor für gleichmäßige und ruhigen Betrieb ohne Geschwindigkeitsveränderungen bei Belastung
  • Kompatibel mit Anzeigegeräten und Kraftaufnehmern, sowie Kraftmessgeräten
  • Ergonomisches Design mit ausgedachtem und verdecktem Kabelsystem
  • Elektronik ist in einem ingegrierbaren, abnehmbaren Gehäuse untergebracht, leicht zu transportieren
  • CE Kennzeichen
  • 3 Jahre Garantie

Mehr Details


Bestellen

Produkt


Produktname
Preis
Anzahl
ESM303E - Motorisierter Kraft-Prüfstand
€ 2.740,00



Zubehör


Produktname
Preis
Anzahl
ESM303-001-1 - Single column extension for ESM303(H), 6” / 150 mm
€ 546,00

ESM303-001-2 - Single column extension for ESM303(H), 12” / 300 mm
€ 640,00

ESM303-001-3 - Single column extension for ESM303(H), 24” / 600 mm
€ 829,00

ESM303-002-1 - Double column extension for ESM303, 6” / 150 mm
€ 2.083,00

ESM303-002-2 - Double column extension for ESM303, 12” / 300 mm
€ 2.225,00

ESM303-002-3 - Double column extension for ESM303, 24” / 600 mm
€ 2.461,00

09-1214 - Multi-function cable, Series 7/5/4 to ESM303 test stand
€ 120,00

09-1158 - USB cable, type B to A
€ 30,00

AC1062 - Mounting kit, indicator / load cell to ESM303
€ 214,00

AC1064 - Load cell mounting hardware kit for ESM303
€ 49,00

AF008 - FollowMe™
€ 226,00

AF009 - Travel measurement
€ 855,00

AF010 - PC control
€ 855,00

AF011 - Travel limits
€ 226,00

AF012 - Overload protection
€ 226,00

AF013 - Auto return
€ 159,00

AF014 - Cycling
€ 226,00

AF016 - Independent up/down Speeds
€ 136,00

AF017 - Low speed range extension
€ 159,00

AF018 - High speed range extension
€ 159,00

AF019 - Break detection
€ 167,00

AF020 - Load holding
€ 361,00

AF021 - Preload / Sample Touch
€ 226,00

AF022 - Profiles
€ 451,00

AFCOMP - Gesamtpaket mit allen Optionen für ESM303
€ 3.282,00

Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus: Verfügbar , Vorbestellung 1-2 Wochen , Sonderbestellung , Anfrage
