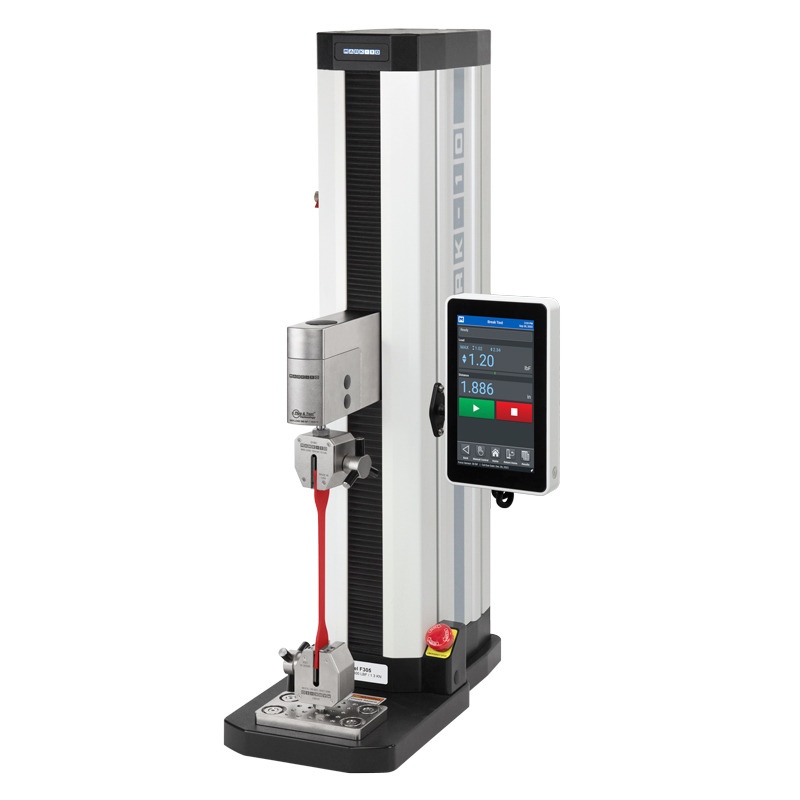

Das Series-F EasyMESUR®-System wurde als eigenständiger Kraftprüfstand entwickelt und kombiniert mit einer Kraftmessdose. Ausgestattet mit einem 7-Zoll-integrierten Touchpad verwenden die motorisierten Prüfstände der Series-F EasyMESUR® das Plug & Test®-System von Mark-10, um verschiedene Mark-10- und Drittanbieter-Dehnungsmessstreifen-Kraftsensoren anzuschließen. Plug & Test® und der Einrichtungsassistent (wählen Sie einen Testtyp aus, und EasyMESUR® führt Sie durch die Einrichtung) machen dieses System vielseitig und einfach zu bedienen.
Von seiner zentralisierten Testeinrichtungsplattform aus können eine Vielzahl von Tests durchgeführt und die Ergebnisse in Form von Tabellen oder Grafiken angezeigt werden. Die Tests können beinhalten:
Daten, Berichte und Testdateien können über USB-C auf ein externes Laufwerk oder einen PC importiert und exportiert werden.
Die Series-F Teststände sind in vertikaler und horizontaler Ausrichtung erhältlich und zeichnen sich durch Präzision und Steifheit aus. Sie verfügen über eine Systemabweichungskompensation. Mit ihrem modularen Design sind sie vielseitig einsetzbar. Die Rahmenbasen können für alternative Montagelösungen entfernt werden, und es sind verschiedene optionale Säulenverlängerungen erhältlich. Die meisten Elektronikkomponenten befinden sich in einem integrierten Modul, das zur Wartung und Reparatur aus der Säule genommen werden kann.
Die Series-F Testrahmen sind mit dem Plug & Test®-System ausgestattet, das es ermöglicht, neben Mark-10-Kraftsensoren auch Drittanbieter-Dehnungsmessstreifen-Sensoren in Kombination mit dem PTAF-Adapter zu verwenden.
Das EasyMESUR®-System ist die modulare Version der Series-F-Systeme. Es wird als funktionale Plattform geliefert, die um fortschrittlichere Funktionen erweitert werden kann, um Ihren Anforderungen gerecht zu werden. Dadurch ist es möglich, ein System entsprechend Ihren Anwendungen zu erstellen, ohne die Kosten für nicht benötigte Optionen.
EasyMESUR®-Systeme werden im Evaluierungsmodus ausgeliefert, bei dem alle Funktionen für 160 Betriebsstunden aktiviert sind.
Die Kraftmessdose, Augenendadapter und Halterungen werden separat verkauft.
| Funktion | Teilenummer | Beschreibung | Mit-Anforderungen |
|---|---|---|---|
| Entfernungsmessung | EMF001-1 | Entfernung messen, mit der Möglichkeit, den Messwert auf Null zu setzen. | - |
| Entfernungsgrenzen | EMF002-1 | Bei benutzerdefinierten oberen und unteren Entfernungsgrenzen anhalten. | - Entfernungsmessung (EMF001-1) |
| Vorspannung | EMF003-1 | Den Verfahrweg automatisch auf einen vom Benutzer definierten Vorspannungswert nullen. | - Entfernungsmessung (EMF001-1) |
| High-Speed-Erweiterung | EMF004-1 | Den oberen Bereich der Geschwindigkeitsrange erweitern, abhängig vom Modell des Prüfstands. | - |
| Low-Speed-Erweiterung | EMF005-1 | Den unteren Bereich der Geschwindigkeitsrange erweitern, abhängig vom Modell des Prüfstands. | - |
| Zyklen | EMF006-1 | Bis zu 100.000 Zyklen einstellen, mit benutzerdefinierten oberen und unteren Verweilzeiten. Zyklus zwischen jeder Kombination von Endschaltern, Verfahrwegbegrenzungen, Brüchen und Lastgrenzen. | - Wenn das Zyklisieren bis zu Entfernungsgrenzen erfolgt, fügen Sie die Entfernungsmessung (EMF001-1) und die Entfernungsgrenzen (EMF002-1) hinzu. - Wenn das Zyklisieren bis zu einem Bruchpunkt erfolgt, fügen Sie die Brucherkennung (EMF007-1) hinzu. |
| Brucherkennung | EMF007-1 | Anhalten, wenn ein vom Benutzer definierter Abfall der Kraft auftritt. | - |
| Lasthaltung | EMF008-1 | Anhalten und eine vom Benutzer definierte Last für einen bestimmten Zeitraum aufrechterhalten. | - |
| FollowMe® | EMF009-1 | Auf den Ladeschaft des Sensors drücken und ziehen, um den Querträger auf und ab zu bewegen. Dies ist ideal für die manuelle Positionierung vor einem Test. Die Geschwindigkeit nimmt mit der angewandten Kraft zu. | - |
| Grafiken & Berichte | EMF010-1 | Last vs. Zeit oder Entfernung grafisch darstellen, Statistiken anzeigen und einen Bericht erstellen, der Grafiken, Ergebnisse, Laufdaten und andere Informationen enthält. | - Wenn die Last gegen die Entfernung grafisch dargestellt wird, fügen Sie die Entfernungsmessung (EMF001-1) hinzu. |
| PC-Steuerung | EMF011-1 | Den Prüfstand mit Ihrer eigenen Anwendung über eine bereitgestellte Bibliothek von Bewegungssteuerungs- und Datensammel-Serial-Befehlen steuern. Während die PC-Steuerung aktiv ist, fungiert das Bedienfeld als Anhänger und ist auf grundlegende manuelle Steuerungen beschränkt. | - AC1107 Kabel, Prüfstand zum PC |
|
Diese Optionen sind beim Kauf oder zu einem späteren Zeitpunkt durch Aktivierungscodes erhältlich. Ein Kombinations- oder Komplettpaket mit allen Optionen ist ebenfalls zu einem ermäßigten Preis erhältlich. | |||
| Paket | Teilenummer | Beinhaltet |
|---|---|---|
| Entfernungsmessung | EMP001-1 | Entfernungsmessung (EMF001-1) Entfernungsgrenzen (EMF002-1) Vorspannung (EMF003-1) |
| Geschwindigkeitserweiterung | EMP002-1 | Hohe Geschwindigkeitserweiterung (EMF004-1) Niedrige Geschwindigkeitserweiterung (EMF005-1) |
| Erweiterte Funktionalität | EMP003-1 | Zyklieren (EMF006-1) Brucherkennung (EMF007-1) Lasthaltung (EMF008-1) FollowMe® (EMF009-1) |
| Komplette Optionen | EMP-COMP-1 | Alle Funktionen |
Die motorisierten Kraftprüfstände der Serie F wurden als eigenständige Mess-Prüfstände entwickelt und erfordern kein Kraftmessgerät oder Indikator.
Es gibt zwei Versionen mit integrierten Touchscreens und eine Version, die mit Ihrem eigenen Windows-Computer verbunden ist.
Für jede Version gibt es Versionen mit niedriger Last von 0,5 bis 2,5 kN und Versionen mit höherer Last von 3,4 bis 6,7 kN. Die niedrigen Lastbereiche sind in drei vertikalen und einer horizontalen Version erhältlich, während die höheren Lastbereiche in vier vertikalen Versionen erhältlich sind.
Die EasyMESUR®-Reihe verfügt über einen kleineren 7-Zoll-Bildschirm und kommt in einer Basis-Konfiguration. Sie ist mit 2 USB-C-Anschlüssen ausgestattet, einem für den PC-Anschluss und einem weiteren für ein externes Flash-Laufwerk. Optionale Funktionen wie Entfernungsmessung, Entfernungsgrenzen, Vorspannung, Hochgeschwindigkeitserweiterung, Niedriggeschwindigkeitserweiterung, Zyklen, Brucherkennung, Lasthaltung, FollowMe, Grafik und Berichterstellung sowie PC-Steuerung sind als Einzeloptionen, Pakete oder als Komplettpaket erhältlich.
Die IntelliMesur-Version des motorisierten Prüfstands der Serie F ist mit einem 10,1-Zoll-Bildschirm oder ohne Bildschirm für den Anschluss an einen PC erhältlich. Sie wird standardmäßig mit allen Optionen der EasyMESUR® geliefert und bietet zusätzliche Funktionen wie Überlagerung früherer Tests auf dem Diagramm und die Option zur COF-Messung (Koeffizient der Reibung).
Alle Geräte sind mit grundlegenden Test-Assistenten ausgestattet, die Sie bei der Einrichtung eines Tests unterstützen. Es gibt Optionen zur Verlängerung der Säulen, zum Hinzufügen von Schutzscheiben und zum Verwenden einer Reihe von Sensoren mit verschiedenen Belastungen, die mit den verschiedenen Prüfständen kompatibel sind. Durch Verwendung eines PTAF-Adapters können verschiedene vom Kunden bereitgestellte Sensoren verwendet werden. Die 705-Serie und höher (ab 3,4 kN) erfordert einen zusätzlichen Adapter.
| Funktionen / Spezifikationen | IntelliMESUR® | EasyMESUR® |
|---|---|---|
| Grundlegende Test-Assistenten | Inklusive | Inklusive |
| Mehrstufige-Tests | Inklusive | - |
| Erweiterte Geschwindigkeitsbereiche | Inklusive | Option |
| Entfernungsmessung, Entfernungsgrenzen und Vorspannung | Inklusive | Option |
| Automatische Rückkehr und Zyklisierung | Inklusive | Option |
| Brucherkennung | Inklusive | Option |
| Last halten | Inklusive | Option |
| FollowMe® Positionierung des Querträgers | Inklusive | Option |
| Stapelprüfung | Inklusive | - |
| Bedieneraufforderung | Inklusive | - |
| Grenzwerte für bestanden / nicht bestanden | Inklusive | Inklusive |
| Berichtsersteller | Inklusive | Option |
| Ergebnisse | Große Auswahl | 1 pro Test |
| Grafiken und Statistiken | Inklusive | Option |
| Vergleich früherer Durchläufe in der Grafik anzeigen | Inklusive | - |
| PC-Steuerung über eine Anwendung von Drittanbietern | - | Option |
| Messung des Reibungskoeffizienten (COF) | Option | - |
| Überlastschutz | Inklusive | Inklusive |
| Genauigkeit - Kraftsensor | ±0,1 % oder ±0,15 % vom vollen Messbereich des Sensors | ±0,1 % oder ±0,15 % des vollen Messbereichs des Sensors |
| Genauigkeit - Prüfstand | ±0,1 % vom vollen Messbereich des Sensors | ±0,1 % des vollen Messbereichs des Sensors |
| Entfernungsauflösung | 0.01 mm | 0.02 mm |
| Kompensation der Systemverformung | Inklusive | Inklusive |
| Genauigkeit - Entfernung | ±0,05 mm, bei jeder Belastung oder Position | ±0,15 mm, bei jeder Belastung oder Position |
| Genauigkeit - Geschwindigkeit | 0,2 % der Einstellung | 0,2 % der Einstellung |
| Erfassungsrate für Spitzenlast | 20.000 Hz | 5.000 Hz |
| Datenerfassungsrate | 1.000 Hz | 100 Hz |
| Anzahl der Datenpunkte pro Durchlauf | 1.000.000 | 100.000 |
| Benutzer und Berechtigungen | 3 Berechtigungsstufen, unbegrenzte Benutzer | 1 Ebene (Passwortzugriff) |
| Läuft auf | Windows-Tablet oder PC | Nur Bedienfeld |
Das 7-Zoll-Bedienfeld, das mit dem EasyMESUR® verwendet wird, kann eine Vielzahl von Daten liefern und verfügt über verschiedene spezifische Funktionen.
 |
 |
Funktionen des BedienfeldsDas 7-Zoll-Tablet unterstützt 2 USB-C-Anschlüsse für den Anschluss an einen PC und einen externen Flash-Laufwerk. |
StandardansichtAnzeigen von Last- und Entfernungsdaten mit klaren und einfachen Bedienelementen. |
 |
|
GrafikansichtAnzeigen einer Grafik von Last vs. Entfernung oder Zeit mit Pass/Fail-Status. |
ErgebnisansichtAnzeigen der Ergebnisse für jeden Lauf mit entsprechenden Statistiken zu den Ergebnissen. |
 |
Sicherer BenutzerzugriffSteuerung des Benutzerzugriffs auf sensible Bereiche wie Testbearbeitung und Kalibrierung über ein Passwort. |
 |
Starr und präzise durch KonstruktionAusgesprochen steife Rahmen mit maßgefertigten Profildesigns, entwickelt für Steifigkeit. Werkseitige Kompensation der Testrahmen und Kraftsensoren gewährleisten eine Positionsgenauigkeit von ±0,15 mm / 0,006 Zoll unter jeder Belastung und in jeder Position. Schrittmotoren und -regler treiben eine Kugelumlaufspindel und eine lineare Führungsschiene für einen reibungslosen, leisen Betrieb, praktisch ohne Geschwindigkeitsvariation unter Last. |
 |
Komfortabel modularRahmengrundplatten können entfernt werden, um Säulenverlängerungen und alternative Montagekonfigurationen aufzunehmen. Die meisten Elektronikkomponenten sind in einem eigenständigen Gehäuse untergebracht, das leicht zugänglich ist und bei Bedarf ausgetauscht werden kann. Integrierte T-Nuten entlang der Säule ermöglichen die Anbringung von Erweiterungen. |
 |
BegrenzungsschalterSolid-State-Ober- und Untergrenzschalter können als Testgrenzen oder Testausnahmen verwendet werden. Doppelgraduierte Lineale erleichtern die Platzierung der Schalter. |
 |
Nahtlose Schnittstelle für KraftsensorenDie intelligenten Kraftsensoren der Serie FS05 werden direkt am Querbalken der Modelle F105, F305, F505 und F505H montiert, ohne Verbindungskabel. Erhältlich in Bereichen von 0,5 N bis 2,5 kN [0,12 bis 500 lbF]. Genauigkeit von ±0,1% des vollen Messbereichs. Die Kraftsensoren der Serie FS06 vom S-Beam-Typ werden an den Modellen F105, F305, F505 und F505H montiert und empfehlen sich bei Verwendung von schweren und sperrigen Halterungen. Erhältlich in Bereichen von 250 N bis 2,5 kN [50 bis 500 lbF]. |
 |
Einfach zu wartende ElektronikDie meisten Elektronikkomponenten sind in einem integrierten Modul untergebracht, das ohne spezielle Werkzeuge oder Prozesse ausgetauscht werden kann. |
Das F105-EM, F305-EM, F505-EM und F505H-EM erweiterte Testgestelle werden wie abgebildet verschickt und beinhalten folgendes Zubehör:
F105-EM / F305-EM / F505-EM IN [MM]
F05H-EM IN [MM]
| Modell F105-EM | Modell F305-EM | Modell F505-EM | Modell F505H-EM | |
|---|---|---|---|---|
| Lastfähigkeit | 0,5 kN | 1,5 kN | 2,2 kN | 2,2 kN |
| Maximale Verfahrstrecke | 457 mm | 457 mm | 457 mm | 457 mm |
| Standard Geschwindigkeitsbereich | 13 - 330 mm/min | 13 - 330 mm/min | 13 - 330 mm/min | 13 - 330 mm/min |
| Optionaler Geschwindigkeitsbereich | 0,5 – 1,100 mm/min | 0,5 – 1,100 mm/min | 0,5 – 1,100 mm/min | 0,5 – 1,100 mm/min |
| Lastgenauigkeit (% vom vollen Messbereich) |
|
|
|
|
| Lastabtastrate | 5.000 Hz | 5.000 Hz | 5.000 Hz | 5.000 Hz |
| Datenerfassungsrate | 100 Hz | 100 Hz | 100 Hz | 100 Hz |
| Geschwindigkeitsgenauigkeit | ±0,2% der Einstellung, praktisch keine Variation mit Last. | ±0,2% der Einstellung, praktisch keine Variation mit Last. | ±0,2% der Einstellung, praktisch keine Variation mit Last. | ±0,2% der Einstellung, praktisch keine Variation mit Last. |
| Positionsgenauigkeit | ±0,15 mm, bei jeder Belastung oder Position. | ±0,15 mm, bei jeder Belastung oder Position. | ±0,15 mm, bei jeder Belastung oder Position. | ±0,15 mm, bei jeder Belastung oder Position. |
| Auflösung Entfernung | 0,02 mm | 0,02 mm | 0,02 mm | 0,02 mm |
| Wiederholgenauigkeit der Endschalter | 0,03 mm | 0,03 mm | 0,03 mm | 0,03 mm |
| Stromversorgung | Universaleingang 100-240 VAC, 50/60 Hz, 300W | Universaleingang 100-240 VAC, 50/60 Hz, 300W | Universaleingang 100-240 VAC, 50/60 Hz, 300W | Universaleingang 100-240 VAC, 50/60 Hz, 300W |
| Sicherungstyp | 1,2 A, 250V, 3AG, SLO BLO | 1,2 A, 250V, 3AG, SLO BLO | 1,2 A, 250V, 3AG, SLO BLO | 1,2 A, 250V, 3AG, SLO BLO |
| Gewicht | 27 kg (Prüfstand) 34 kg (Versandgewicht) | 27 kg (Prüfstand) 34 kg (Versandgewicht) | 27 kg (Prüfstand) 34 kg (Versandgewicht) | 32 kg (Prüfstand) 39 kg (Versandgewicht) |
| Umgebungsbedingungen | Nur für den Innenbereich geeignet Bis zu 2.000 m über dem Meeresspiegel Temperaturbereich: 5 - 35 °C Feuchtigkeitsbereich: bis zu 80 % relative Luftfeuchtigkeit bei 31 °C, linear abnehmend auf 50 % relative Luftfeuchtigkeit bei 40 °C, nicht kondensierend Netzspannungsschwankungen bis zu ±10 % der Nennspannung Transiente Überspannungen bis zu den Pegeln der Überspannungskategorie II Verwendung in Umgebungen bis Verschmutzungsgrad 2 | Nur für den Innenbereich geeignet Bis zu 2.000 m über dem Meeresspiegel Temperaturbereich: 5 - 35 °C Feuchtigkeitsbereich: bis zu 80 % relative Luftfeuchtigkeit bei 31 °C, linear abnehmend auf 50 % relative Luftfeuchtigkeit bei 40 °C, nicht kondensierend Netzspannungsschwankungen bis zu ±10 % der Nennspannung Transiente Überspannungen bis zu den Pegeln der Überspannungskategorie II Verwendung in Umgebungen bis Verschmutzungsgrad 2 | Nur für den Innenbereich geeignet Bis zu 2.000 m über dem Meeresspiegel Temperaturbereich: 5 - 35 °C Feuchtigkeitsbereich: bis zu 80 % relative Luftfeuchtigkeit bei 31 °C, linear abnehmend auf 50 % relative Luftfeuchtigkeit bei 40 °C, nicht kondensierend Netzspannungsschwankungen bis zu ±10 % der Nennspannung Transiente Überspannungen bis zu den Pegeln der Überspannungskategorie II Verwendung in Umgebungen bis Verschmutzungsgrad 2 | Nur für den Innenbereich geeignet Bis zu 2.000 m über dem Meeresspiegel Temperaturbereich: 5 - 35 °C Feuchtigkeitsbereich: bis zu 80 % relative Luftfeuchtigkeit bei 31 °C, linear abnehmend auf 50 % relative Luftfeuchtigkeit bei 40 °C, nicht kondensierend Netzspannungsschwankungen bis zu ±10 % der Nennspannung Transiente Überspannungen bis zu den Pegeln der Überspannungskategorie II Verwendung in Umgebungen bis Verschmutzungsgrad 2 |
| Konformität | CE-Kennzeichnung und UKCA-Kennzeichnung | CE-Kennzeichnung und UKCA-Kennzeichnung | CE-Kennzeichnung und UKCA-Kennzeichnung | CE-Kennzeichnung und UKCA-Kennzeichnung |
| Garantie | 3 Jahre | 3 Jahre | 3 Jahre | 3 Jahre |
| ||||
Plug & Test®-Sensoren für Series-F
Die Series-F verwendet ihre eigene Version der Plug & Test®-Sensoren. Erhältlich sind die Modelle FS05, FS06 und R07. Alle werden für Druck- und Zugprüfungen verwendet und nutzen die Betriebssysteme der Prüfstände.
Der FS05 ist in einem Kapazitätsbereich von 0,5 bis 2,5 kN erhältlich und wird direkt mit den F105-, F305- und F505-Prüfständen verbunden. Wenn er mit den F755-, F1505-, M5I- und M7I-Modellen verwendet wird, ist ein zusätzlicher Adapter, AC1083, erforderlich.
Die Plug & Test®-Technologie speichert alle Konfigurations- und Kalibrierungsinformationen im PCB des Adapters. Diese Flexibilität ermöglicht den Austausch zwischen mehreren Sensoren mit jedem Mark-10 Series-F-Prüfrahmen.
PTAF-Adapter
Der PTAF-Anschluss ist ein Adapter, der zur Verbindung von externen Dehnungsmessstreifen-Lastzellen, Kraft- und Drehmoment-Sensoren mit den Series-F-Prüfständen verwendet werden kann. Er kann direkt mit den F105-, F305- und F505-Modellen und über einen zusätzlichen Adapter, AC1083, mit den F755-, F1505-, M5I- und M7I-Modellen verbunden werden.
Die Kapazität und Auflösung des Sensors können über ein mitgeliefertes Software-Dienstprogramm konfiguriert werden, das eine Bibliothek mit gängigen Kraftkapazitäten von 0,5 N bis 4.000 kN und Drehmomentkapazitäten von 7 Ncm bis 57.000 Nm enthält.
Wenn eine Identifikationsnummer konfiguriert ist, wird sie beim Hochfahren der Hardware oder auf dem Display des Prüfstands angezeigt.
 |
 |
|
Durch Entfernen der Leiterplatte und der Seitenabdeckung kann der externe Sensor mit dem PTAF-Adapter verbunden werden. |
Führen Sie das Kabel ein und verbinden Sie die Drähte mit dem Anschlussblock. |
 |
 |
|
Setzen Sie die Leiterplatte und die Seitenabdeckung wieder ein. |
Der Sensor kann nun mithilfe der mitgelieferten Plug & Test Adapter Configuration Software konfiguriert und auf dem Series-7-Prüfrahmen verwendet werden. |
