Technische Begriffe
Materialgeschwindigkeit: Ist die Geschwindigkeit, mit der sich Schallwellen durch ein Material bewegen. Jedes Material hat eine eigene Geschwindigkeit, das Messgerät multipliziert die Geschwindigkeit mit der gemessenen Zeit und teilt sie durch zwei, um die Dicke zu bestimmen. Die Kalibrierung des Materials bedeutet, die richtige Geschwindigkeit für ein Material zu ermitteln und einzustellen.
- Da sich die Materialgeschwindigkeit mit der Temperatur ändert, ist es wichtig, die Materialgeschwindigkeit nahe der Temperatur zu ermitteln, bei der Sie messen möchten.
|
Pulse-Echo-Messungen: Messmodus, bei dem ein Messkopf ein Ultraschallsignal durch das Material sendet, bis es von der Rückwand zurückprallt. Das Echo wird vom Messkopf empfangen und die Laufzeit wird gemessen.
Wenn das Material beschichtet ist, wird die Beschichtung in die Wanddicke einbezogen, da die Messung zwischen dem Messkopf und der Rückwand erfolgt und alles dazwischen misst.
Echo-Echo-Messungen: Misst die Zeit zwischen dem ersten und zweiten Echo, wodurch die Beschichtung eliminiert wird, da nur das Basiswandmaterial gemessen wird. Echo-Echo-Messungen erfordern eine hochgedämpfte Sonde und es gibt Einschränkungen für die minimale und maximale Wanddicke im Vergleich zu Pulse-Echo-Messungen.
|
 |

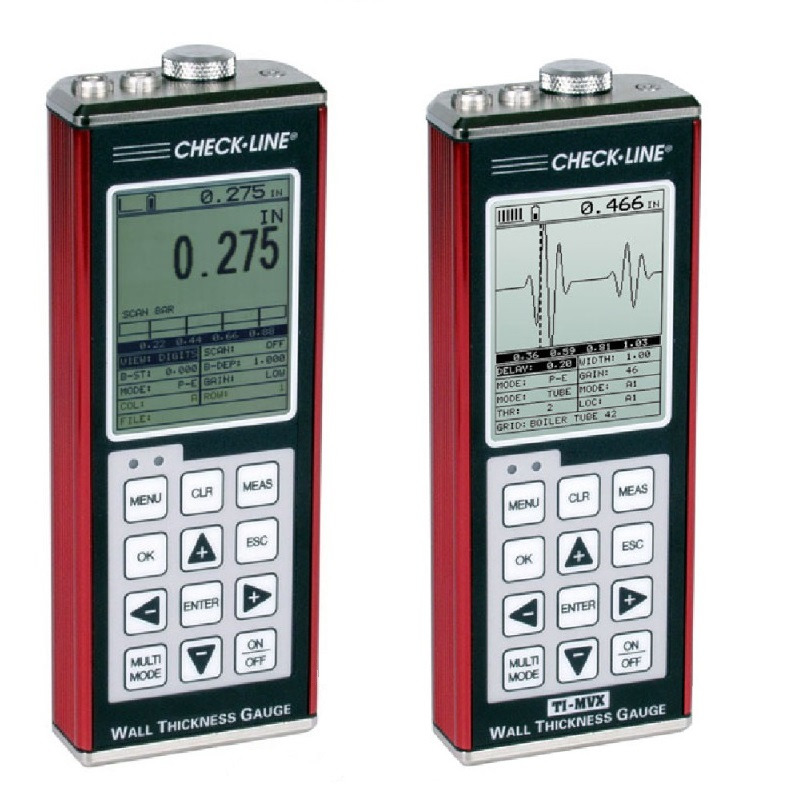

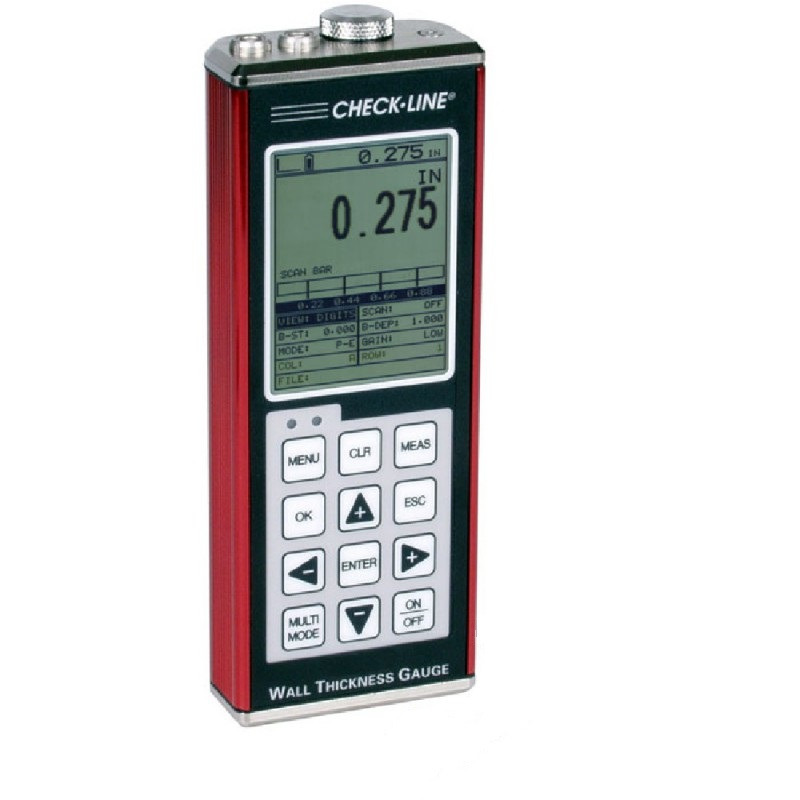

Scan-Balken-Anzeige: Eine lineare grafische Linie, die grafisch Änderungen der Dickenmesswerte anzeigt. Der Skalenbereich ist vom Benutzer einstellbar, was ihn ideal für die Beobachtung kleiner Variationen der Materialdicken macht.

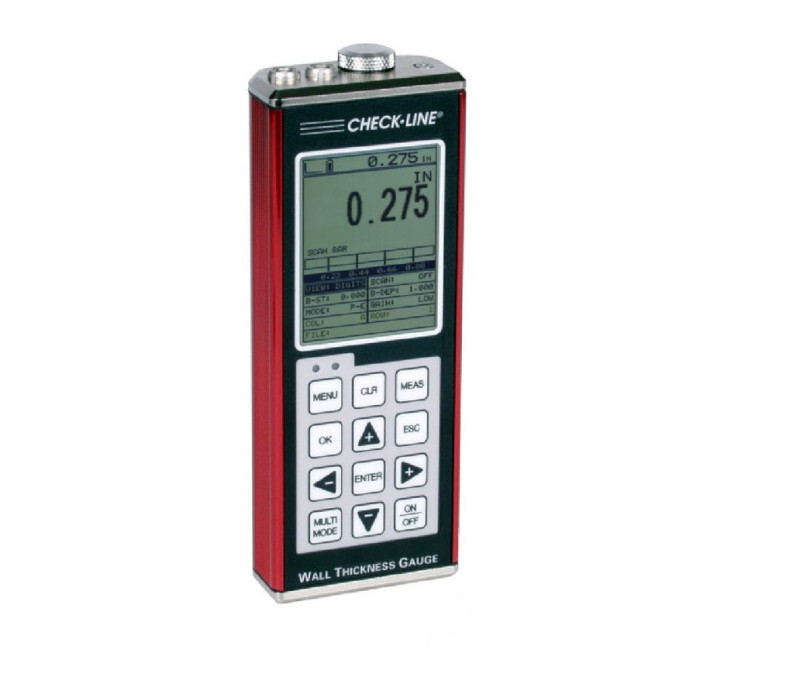

B-Scan-Anzeige: Zeigt eine querschnittliche 2D-Blockansicht der Dicke beim Scannen einer Oberfläche und bietet eine grafische Karte der Materialdicke, die von einer Seite aus gemessen wird.

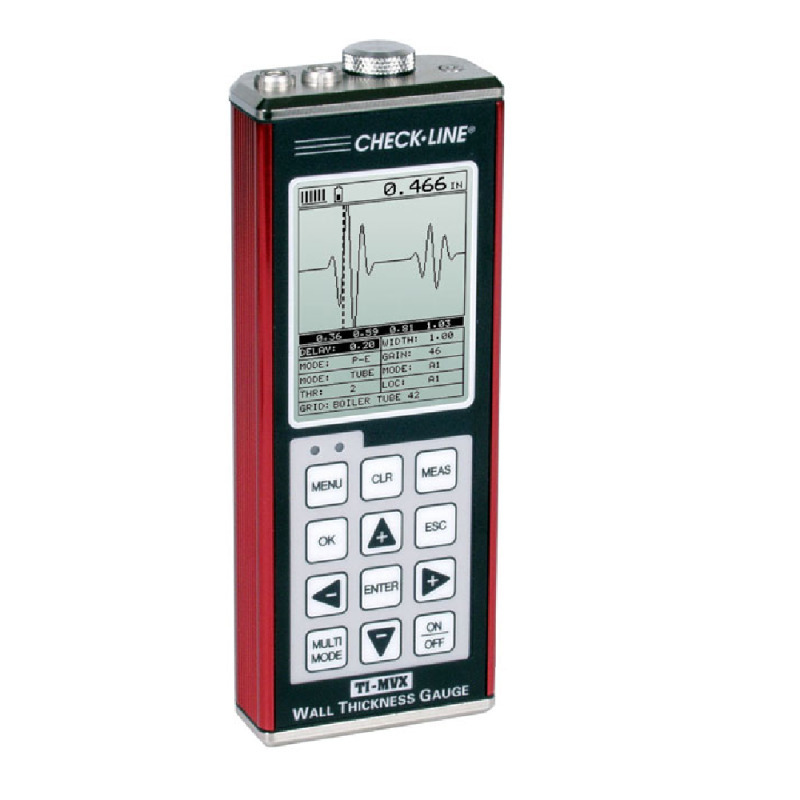

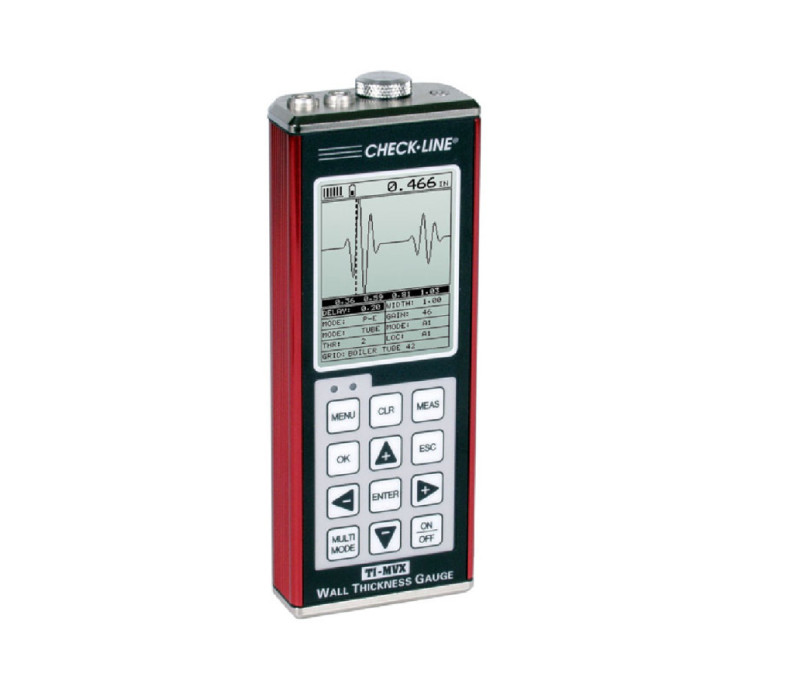

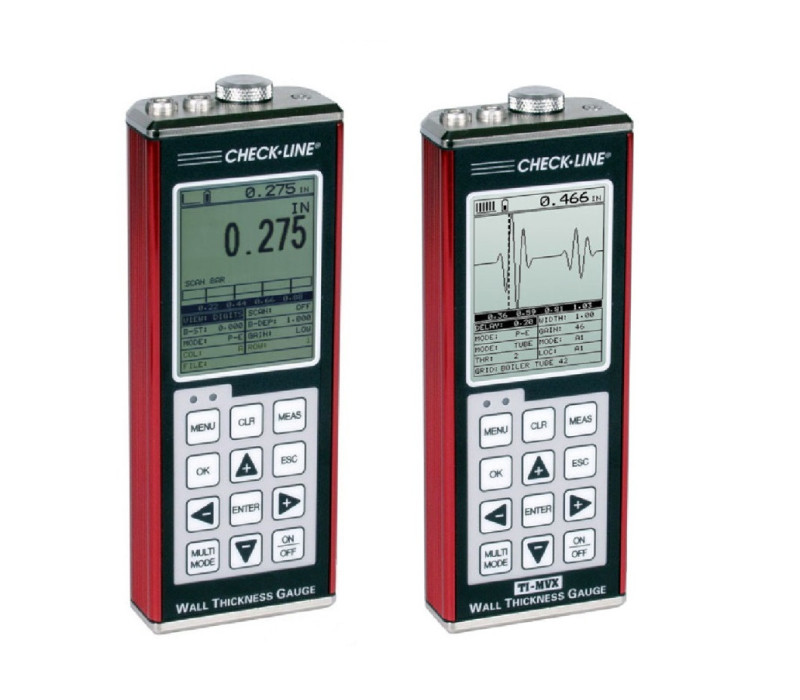

A-Scan-Anzeige: Zeigt die durch die Reflexion des Schalls erzeugte Sinuswelle, verfügbar in Vollwelle oder gleichgerichtet eingestellt auf eine positive oder negative Ansicht. Ein A-Scan ist nur am TI-MVX-Modell verfügbar.
Hochgeschwindigkeits-Scan-Modus: Ermöglicht das Scannen größerer Bereiche auf einem bestimmten Prüfungsmaterial, während immer noch eine angemessene Darstellung der Dicke über den gescannten Bereich geboten wird. Mit einer maximalen Messfrequenz von 140 Hz und einer Bildwiederholfrequenz von 25 Mal pro Sekunde.
Grenzwertalarmmodus: Legt einen oberen Hi/Lo unteren Bereich fest, verwendet um zu überprüfen, ob ein Material innerhalb eines definierten Dickenbereichs liegt. Ein hörbares und/oder visuelles Signal kann gegeben werden, wenn eine Messung einen eingestellten Grenzwert überschreitet.
Differentialmodus: Die Option, einen Nennwert entsprechend der erwarteten Dicke einzustellen, das Display zeigt die +/- Differenz vom eingegebenen Nennwert an.
Verstellbare Verstärkung: Die Verstärkung oder Verstärkung der zurückkehrenden Echos kann manuell oder automatisch (AGC) eingestellt werden, wodurch es einfacher wird, eine gute Messung in Materialien zu erstellen, die schwieriger zu messen sind.
Gates: Ein Gate ist eine einstellbare Markierung in der Zeitachse einer Messung, die zur Bewertung spezifischer Teile des Echosignals des geprüften Materials verwendet wird. Es hilft, sich auf einen Bereich zu konzentrieren und falsche Echos, die die Messung stören, zu überspringen. Die TI-M-Serie ist mit bis zu 2 Gates ausgestattet, die fein abgestimmt werden können, um eine Vielzahl von Anwendungen zu berücksichtigen.
