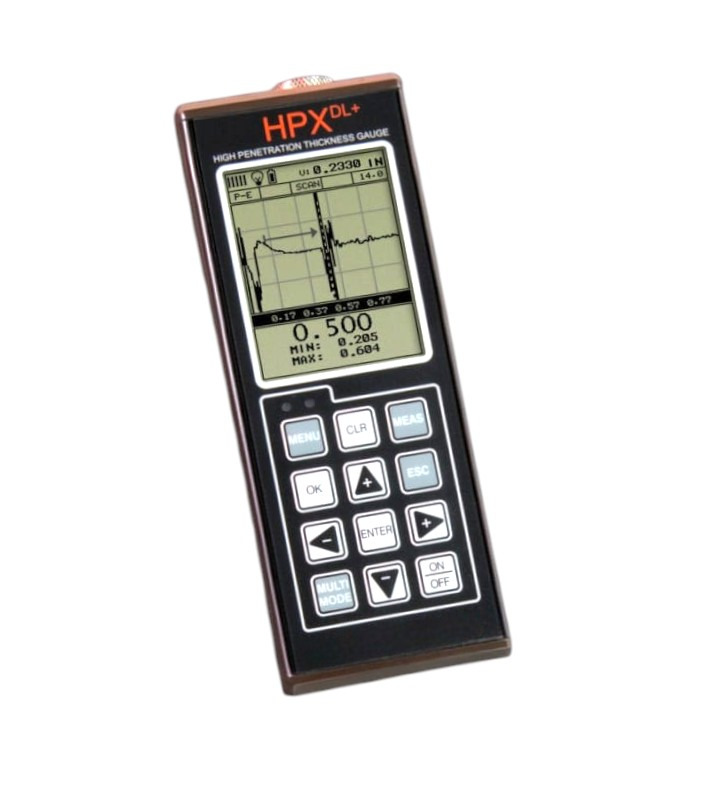

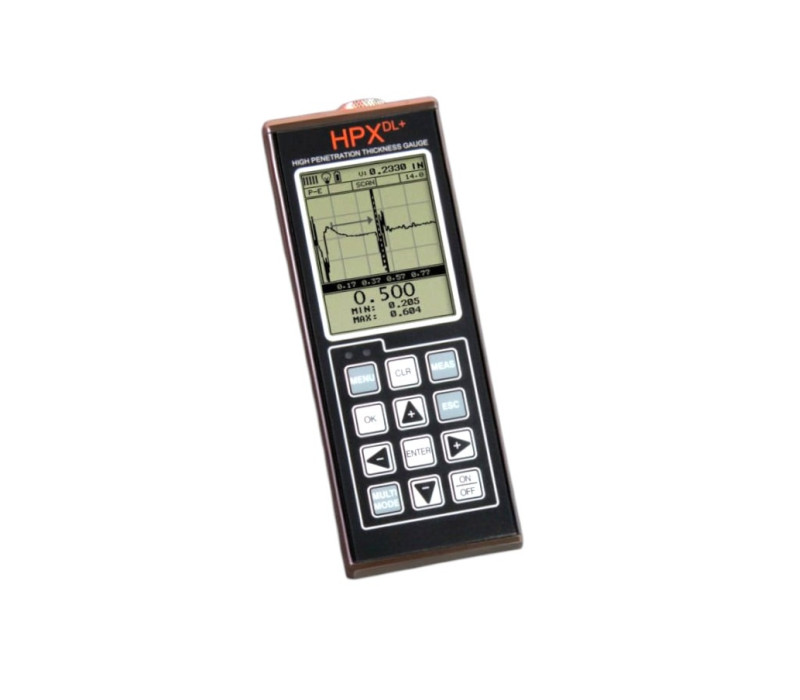

HPX DLP Ultraschall-Dickenmessgerät
Das HPX DLP Ultraschall-Dickenmessgerät wurde zur Messung von Materialien mit geringer Konsistenz, grober Kornstruktur oder größerer Dicke entwickelt. Diese Materialien sind für Ultraschallsignale schwerer durchdringbar. Durch die Verwendung mehrerer Hochspannungspuls Optionen und auf Niederfrequenz-Messköpfe (500 kHz – 10 MHz) abgestimmter Filter wird der Bereich der messbaren Anwendungen erweitert, während schnelle, genaue Ablesungen beibehalten werden.
Typische Anwendungen umfassen Glasfaserplatten, Lagertanks, Luftfahrtverbundwerkstoffe, Schiffsrümpfe, Förderbänder und andere Verbund-, Gummi- oder Kunststoffstrukturen.
Wesentliche Merkmale:
- Entwickelt für schwierige Materialien: Optimiert für Substrate mit geringer Konsistenz, grober Kornstruktur oder großer Dicke.
- Breite Materialkompatibilität: Misst Glasfaser, Kohlefaser, Gusseisen, Gummi, Hochdichtpolyethylen (HDPE), faserverstärkten Kunststoff (FRP), Blei sowie Stahl- und Aluminiumlegierungen.

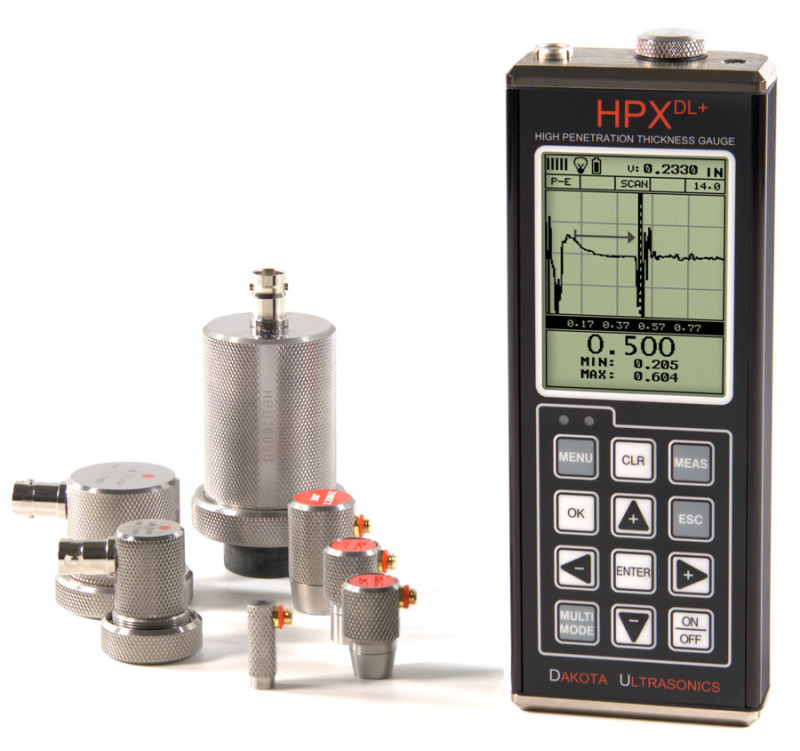

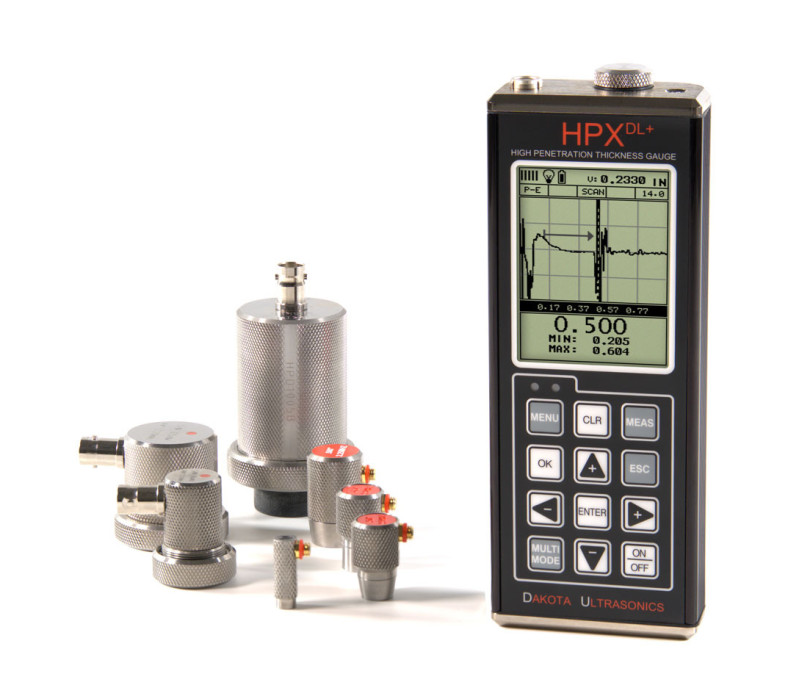

- Messkopfbereich: Unterstützt Messköpfe von 0,5 bis 10 MHz und 1/8 bis 1 Zoll.
- Messansichten: A-Scan, B-Scan und Scan-Balken zur Wellenformbestätigung und Profilmessung.
- Integrierter Datenlogger: Raster- oder sequentielle Dateiformate mit Daten und Bildschirmfotos, die auf dem internen 4-GB-SD-Speicher gespeichert werden.
- USB-C-Konnektivität: Direkte Datenübertragung zu PC- oder Apple-Systemen; kompatibel mit Berichtssoftware für Windows und macOS.
- Responsives Display: 25 Hz Bildwiederholfrequenz sorgt für reibungslose, stabile Live-Ablesungen.
- FPGA-Elektronik: Schnelle Datenverarbeitung für Genauigkeit und Zuverlässigkeit.
- Möglichkeit, durch Beschichtungen zu messen: Echo-Echo (E-E) und Echo-Echo-Verify (E-E-V) Modi, wenn die Anwendung mehrere Echos unterstützt.
Wesentliche Vorteile:
- Zuverlässige Leistung bei anspruchsvollen Materialien: Unterstützung für niedrige Frequenzen und Hochenergieimpulse verbessern die Durchdringung, wenn nur einseitige Zugänglichkeit möglich oder erforderlich ist.
- Optimierter Arbeitsablauf: Integrierte Datenprotokollierung (Raster/sequentiell) plus schnelle USB-C-Übertragung vereinfachen die Berichterstellung.
- Visuelle Verifizierung: Wellenformansichten ermöglichen es den Bedienern, die Kopplungsqualität und Dickenprofile mit Vertrauen zu bestätigen.
- Vielseitige Anwendungen: Von Verbundwerkstoffen und Gummi bis zu Gusseisen und verstärkten Kunststoffen.
Der HPX DLP erweitert die Ultraschall-Dickenmessung auf Bereiche, in denen herkömmliche Messgeräte Schwierigkeiten haben. Sein responsives Display, FPGA-gesteuerte Elektronik und integrierte Datenprotokollierung machen es zu einem zuverlässigen Werkzeug für sowohl Labor- als auch Feldinspektionsumgebungen.
Kontaktieren Sie uns, um den HPX DLP Ultraschall-Dickenmesser mit dem am besten geeigneten Messkopf und den optimalen Einstellungen für Ihre Anwendung zu konfigurieren.
Merkmale
- Elektronische Plattform: FPGA-gesteuert für schnelle Verarbeitung und Messgenauigkeit
- Bildschirmaktualisierungsrate: 25 Hz für flüssige und stabile Live-Messungen
- Datenlogger: Raster- oder sequenzielle Dateiformate mit integriertem 4-GB-SD-Speicher für Messwerte und Bildschirmaufnahmen
- Konnektivität: USB-C-Anschluss für Datenübertragung; kompatibel mit Windows- und macOS-Berichtssoftware
- Messansichten: Digitalanzeige, A-Bild-, B-Bild- und Scan-Balken-Modi
- Unterstützte Materialien: Glasfaser, Kohlefaser, Gussmetalle, Gummi, HDPE, FRP, Blei, Stahl und Aluminium
- Messbereich: 0,5–10 MHz; 1/8–1 Zoll Durchmesser

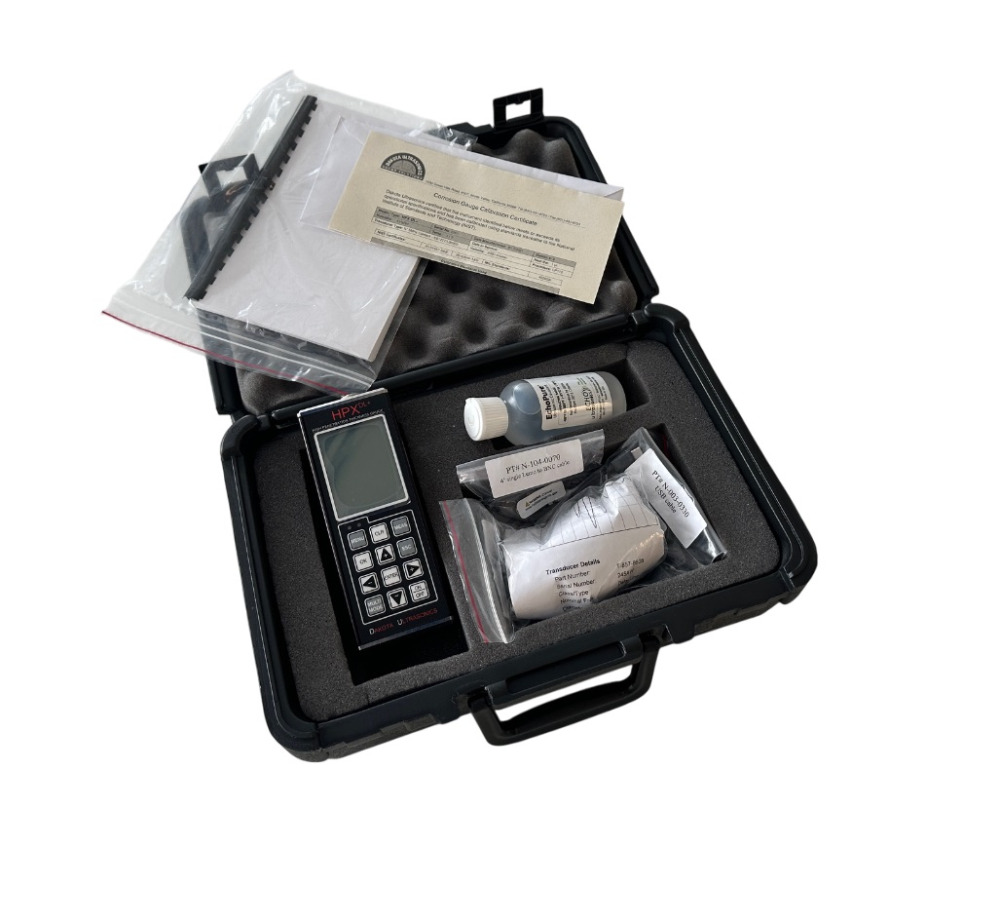

Das HPX DLP wird als Komplettset geliefert, inklusive:
- HPX DLP Messgerät

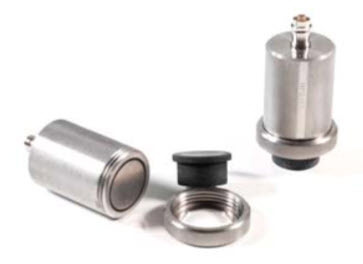

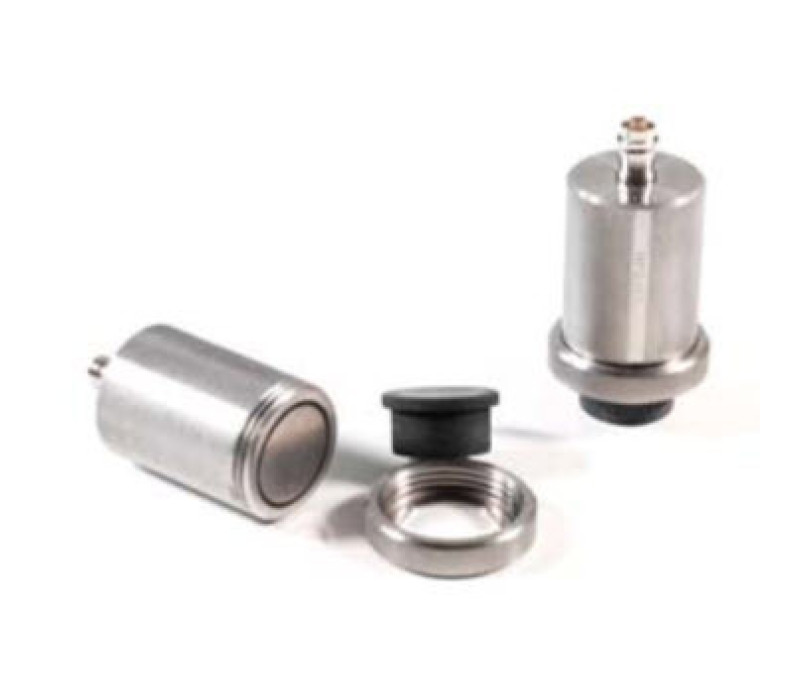

- Spezial-1-Zoll-Messköpf mit Verzögerungsleitung (Gummi-Verzögerungsleitung)
- Lemo-BNC-Kabel
- 120 ml Koppelmittel
- Benutzerhandbuch
- Kalibrierzertifikat
- AA-Batterien
- USB-C-Übertragungskabel
- PC-Reporting-Software (Download)

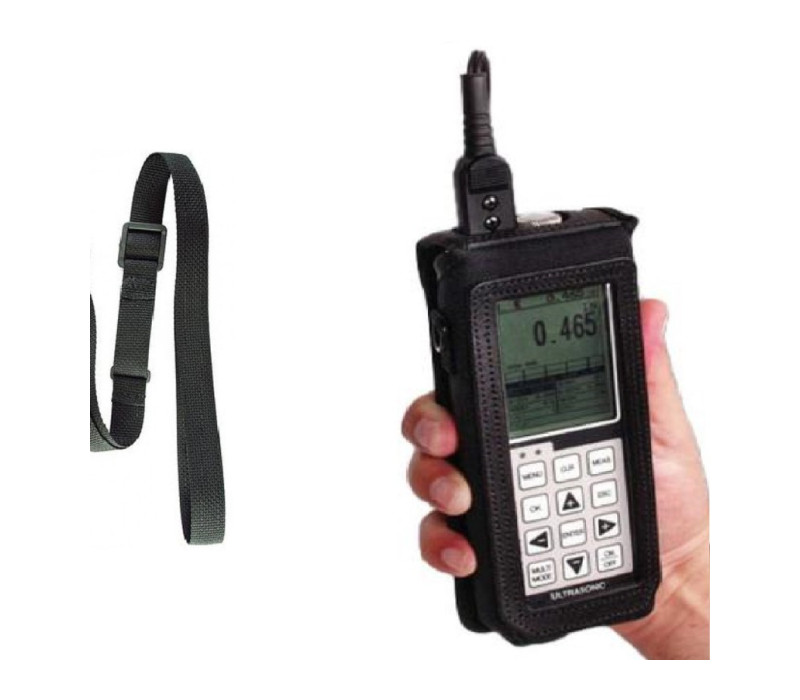

Das Set wird in einem robusten, schaumstoffgepolsterten Tragekoffer für sicheren Transport und Aufbewahrung geliefert.
Materialgeschwindigkeit (Materialkalibrierung): Die Geschwindigkeit, mit der sich Schallwellen durch ein bestimmtes Material bewegen. Jedes Material hat eine spezifische Geschwindigkeit, die das Messgerät zur Berechnung der Dicke verwendet, indem es die Geschwindigkeit mit der gemessenen Zeit multipliziert und das Ergebnis durch zwei teilt. Eine genaue Kalibrierung erfordert das Einstellen der richtigen Schallgeschwindigkeit für das Prüfungsmaterial. Da sich die Geschwindigkeit mit der Temperatur ändert, ist es wichtig, das Messgerät bei oder nahe der Temperatur der Messumgebung zu kalibrieren.
|

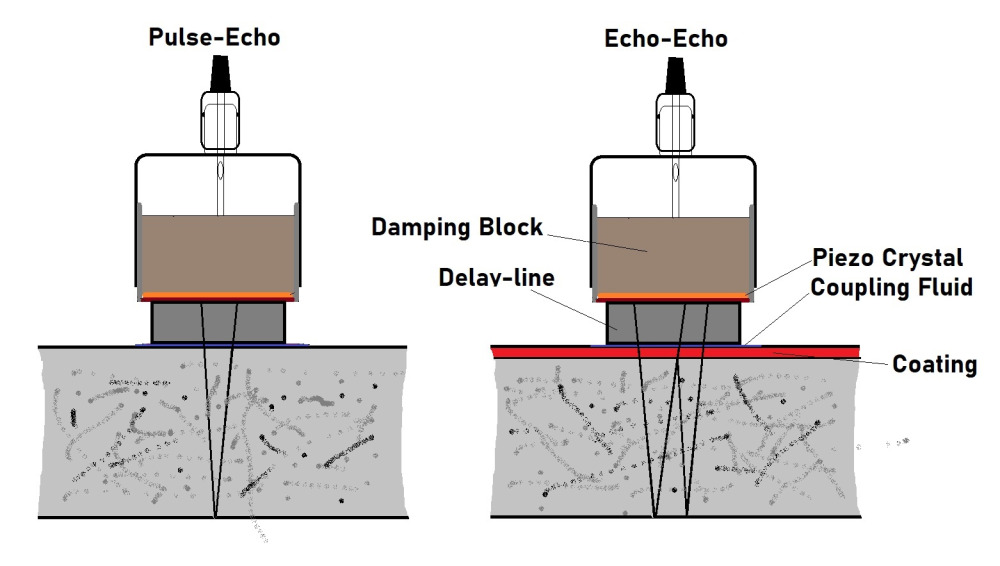

Pulse-Echo-Messungen: In diesem Modus sendet der Messkopf einen Ultraschallimpuls aus, der von der Rückwand des Materials reflektiert wird und zurückkehrt. Die Zeitverzögerung wird verwendet, um die Gesamtdicke zu berechnen – von der Sonde bis zur Rückwand. Echo-Echo-Messungen: Dieser Modus misst die Zeit zwischen zwei Rückwand-Echos, wobei die Beschichtungsschicht ausgeschlossen wird. Er bietet eine genauere Ablesung des Grundmaterials, wenn Beschichtungen vorhanden sind. Echo-Echo erfordert einen hochdämpfenden Messkopf und hat eine größere minimale und kleinere maximale messbare Wanddicke im Vergleich zum Pulse-Echo-Modus. |
 |
Hochgeschwindigkeits-Scanmodus: Ermöglicht schnelles Scannen großer Flächen mit bis zu 140 Messungen pro Sekunde. Das Display wird mit 25 Hz aktualisiert, wodurch es einfacher wird, Punkte mit minimaler Dicke schnell und effizient zu erkennen.
Grenzwertalarmmodus: Ermöglicht es Bedienern, hohe und niedrige Schwellenwerte einzustellen, mit visuellen und hörbaren Warnungen, wenn Messungen außerhalb akzeptabler Bereiche liegen. Ideal für schnelle Qualitätskontrollen.
Differentialmodus: Zeigt die Abweichung von einem benutzerdefinierten Nennwert an. Diese Funktion ist wesentlich für die Überwachung von Fertigungstoleranzen und die Identifizierung von Materialverlust oder Korrosion.
Anpassbare Signalverstärkung: Der HPX DLP bietet flexible Signalverstärkung über Manuelle Verstärkung, Automatische Verstärkungsregelung (AGC) und Zeitabhängige Verstärkung (TDG), was für zuverlässige Echo-Sichtbarkeit bei verschiedenen Materialien und Wanddicken sorgt.
Zeitabhängige Verstärkung (ADG): In Echo-Echo- oder Echo-Echo-Verify-Modi nehmen Echo-Amplituden natürlich mit der Zeit ab. ADG kompensiert dies durch schrittweise Erhöhung der Verstärkung, was für konsistente Echo-Sichtbarkeit und verbesserte Ablesegenauigkeit sorgt.
Gates: Ein Gate ist eine einstellbare Markierung entlang der Messzeitachse, die zur Bewertung spezifischer Teile des Echosignals des geprüften Materials verwendet wird. Es hilft, sich auf relevante Echos zu konzentrieren und falsche Signale, die die Messung stören, abzulehnen. Der HPX DLP ist mit bis zu drei Gates ausgestattet, die fein abgestimmt werden können, um eine breite Palette von Anwendungen zu unterstützen.
TI-CMX Serie Ultraschall-Beschichtungs- und Wanddickenmessgeräte
- Verfügbare Modelle: Wählen Sie aus vier Versionen: TI-CMX (Standard), TI-CMXDL (Datenprotokollierung), TI-CMXDLP (A-Scan) und TI-CMXDLP-C (Farbdisplay mit A-Scan).
- Vielseitige Messmöglichkeiten: Misst sowohl die Wand- als auch die Beschichtungsdicke zusammen oder separat und unterstützt mehrere Prüfmodi.
- Stabilitäts-/Wiederholbarkeitsanzeige: Eine visuelle Anzeige mit sechs Strichen (volle Anzeige = stabiles Signal)
Mehr Details
TI-007X Serie Präzisions-Ultraschall-Wanddickenmessgeräte der
- Messmodi: Schnittstellen-Echo (I-E), Echo-Echo (E-E) und Kunststoffe (PLAS)
- Scanmodus: Erfasst 100 Messwerte pro Sekunde; zeigt den während des Scannens ermittelten Mindestwert an
- Einstellbare Verstärkung: Fünfstufige Verstärkungsanpassung für optimierte Messungen bei schwierigen Materialien
Mehr Details
TI-25-Serie Ultraschall-Wanddickenmessgeräte
- Durchbeschichtungsfunktion:Verfügbar bei Echo-Echo-Modellen (TI-25MXT, TI-25DLXT) für genaue Messungen unter Beschichtungen, ohne diese entfernen zu müssen.
- Speicher und Datenprotokollierung:Die Modelle DLX und DLXT verfügen über einen integrierten Speicher, der bis zu 10.000 Messwerte speichern kann.
- Stabilitäts-/Wiederholbarkeitsanzeige:Das LCD-Display verfügt über ein sechsstelliges Balkendiagramm, das Echtzeit-Feedback zur Signalqualität liefert.
Mehr Details
Zubehör

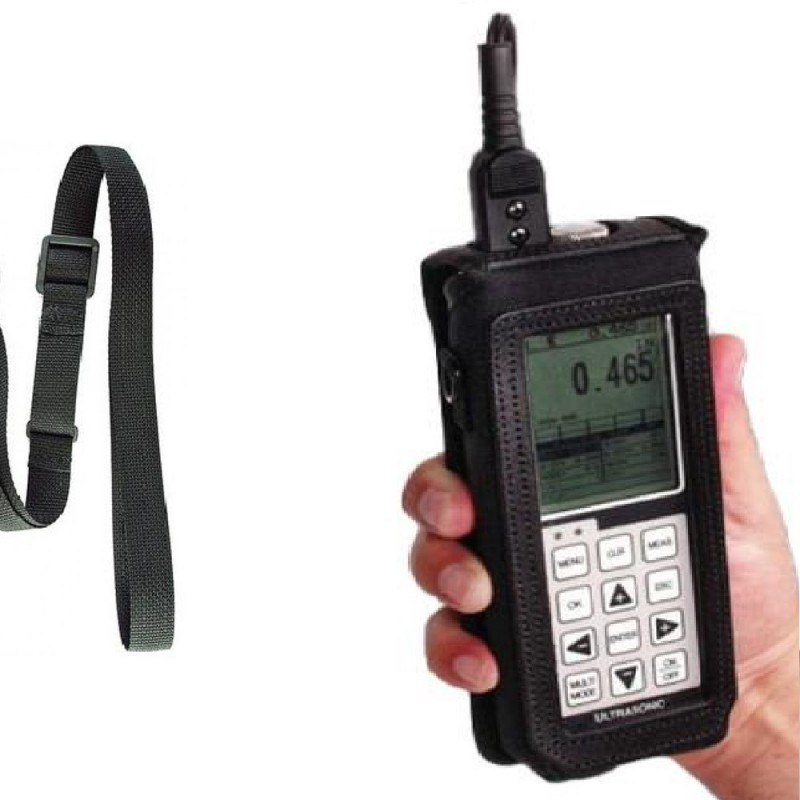

TICC-MVX Schutztasche für Ultraschall Messgeräte
- Hergestellt aus strapazierfähigem Cordura Nylon
- Mit Schulter- und Handgelenkriemen
- Mit integrierter Gürtelschlaufe
Mehr Details
TI-SB Referenzblock für Ultraschall-Wanddickenmessgerät aus Stahl
- Prüfblock aus Stahl zur einfachen Überprüfung Ihres Ultraschall-Wanddickenmessgeräts
- 2 verschiedene Größen erhältlich.
Mehr Details
TI-SB Kalibrierblock mit NIST Zertifikat
- Prüfblock zum Kalibrieren von Ultraschall-Wanddickenmessgeräten
- Inklusive NIST Kalibrierungszertifikat und Testdaten
- 3 verschiedene Größen erhältlich
Mehr Details
CF-AN Ultraschall-Kopplungsmittel
- Ultraschall-Kopplungsmittel für eine optimale Verbindung zwischen Sonde und Material
- Verschiedene Größen, größere Mengen auf Anfrage verfügbar
Mehr Details
Wiederaufladbare Li-Ion-AA-Batterien über USB auf USB-C
- Li-Ion-Akku
- Stabile Spannung von 1,5 V über 95 % der Laufzeit
- Aufgeladen über das USB-zu-USB-C-Kabel
Mehr Details
Cic-Wall Kalibrierung Wanddickenmessgerät
- Einfache Kalibrierungsplanung
- Ausschließlich in Übereinstimmung mit DIN 55 350 Absatz 18, § 4.2.2, DIN ISO 8402 Absatz 1
- Möglichkeit zur Anpassung und Reparatur
Mehr Details
Spezifikationen
| Auflösung: | Wählbar: 0,1 mm oder 0,01 mm |
| Messmodi: | Impuls-Echo (P-E), Echo-Echo (E-E), Echo-Echo-Verifizierung (E-EV) |
| Impuls-Echo-Bereich: | Stahl: 1,27 mm – 30,5 m Verbundwerkstoffe: 2,54 mm – 127 mm Abhängig vom Messkopf |
| Echo-Echo-Bereich: | Stahl: 2,54 mm – 91,44 cm |
| Echo-Echo-Verifizierungsbereich: | Stahl: 2,54 – 152,4 mm |
| Material Geschwindigkeitsbereich: | 309,88 – 18.542 m/s |
| Einheiten: | Millimeter (mm) oder Zoll (in) |
| Betriebstemperatur: | -10 °C bis +60 °C |
| Impulsgeber: | Spitze: 200 V einstellbar. Rechteckwelle: 400 V einstellbar. Ton Burst: 400 V, einstellbar mit wählbarer Frequenz. |
| Datenausgabe: | USB-C-Anschluss; Windows®-PC-Schnittstellensoftware |
| Frequenzbereich: | 500 kHz bis 10 MHz |
| Sondetyp: | Einzelelement-Messköpf |
| Messköpfkompatibilität: | Einzelkontakt (1 bis 10 MHz) und benutzerdefinierte 500-kHz-Verzögerungsleitung (HPD1005B) |
| Leistung: | Drei AA-Zellen: Alkali – 35 Std. NiCad – 10 Std.; Ni-MH – 35 Std. (abhängig von den Einstellungen des Impulsgebers und der Hintergrundbeleuchtung) |
| Anzeige: | 1/8-Zoll-VGA-Graustufendisplay (240 × 160 Pixel); sichtbarer Bereich 62 × 45,7 mm (2,4 × 1,8 Zoll); EL-Hintergrundbeleuchtung (ein/aus/automatisch) |
| Abmessungen: | Breite 63,5 mm × Höhe 165 mm × Tiefe 31,5 mm |
| Gewicht: | 455 gr. |
| Versandgewicht: | 2,75 kg |
