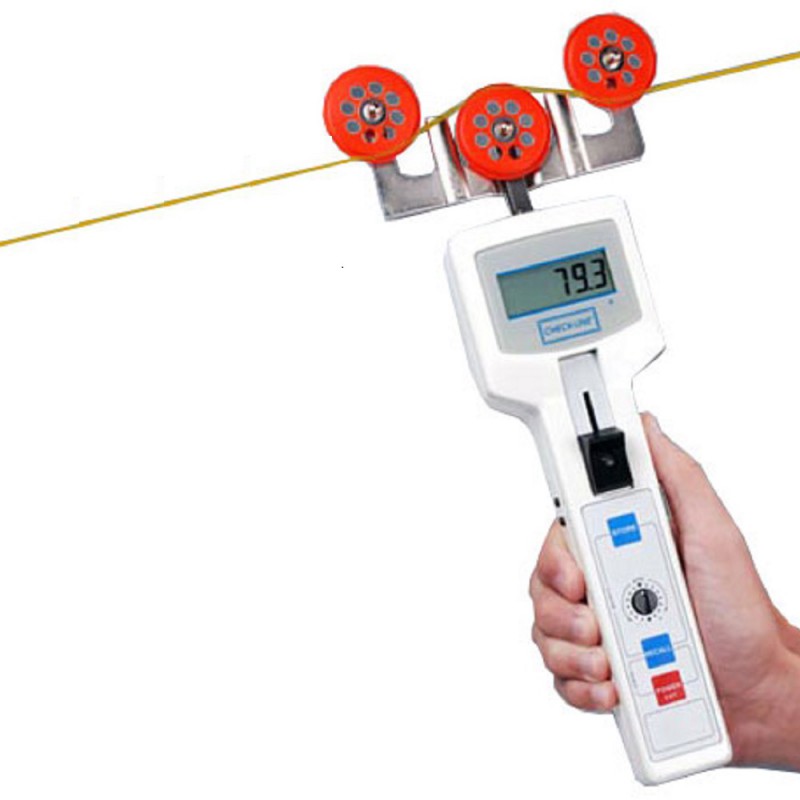

DTFB - DTFX Zugspannungsmesser mit großen Führungsrollen


Hergestellt in DeutschlandDigitaler Zugspannungsmesser mit großen Führungsrollen, um Durchbiegen von feinen Materialien wie Lichtleitfasern, Carbonfasern, technische Fasern usw. zu vermeiden.

Das Modell DTFB wird angeraten, wenn der #prod:125902# nicht verwendet werden kann.
Der DTFX kann anstelle des #prod:125905# verwendet werden.

Hinweis: Dieses Modell umfasst keinen Materialstärkenkompensator .

Merkmale
  • Große Führungsrollen mit V-Kerbe, 32 mm Nutdurchmesser und Kugellagerung
  • Material wird aufgrund der großen Radien weinig beansprucht
  • Alles im Blickfeld:
    - die Führungsrollen
    - das zu messende Material
    - die Messergebnisse
  • Robustes Aluminiumgehäuse
  • Betrieb mit Batterie (AC Adapter für durchgängigen Gebrauch verfügbar)

Spannungsbereiche
Model Ranges SCHMIDT Kalibriermaterial PA**AuflösungMesskopfbreite* mm
DTFB-200 2 - 200 cN PA: 0.12 mm Ø0.1 cN 140
DTFB-500 5 - 500 cN PA: 0.20 mm Ø0.1 cN 140
DTFB-1000 50 - 1000 cN PA: 0.30 mm Ø0.1 cN 140
DTFX-200 2 - 200 cN PA: 0.12 mm Ø0.1 cN 140
DTFX-500 5 - 500 cN PA: 0.20 mm Ø0.1 cN 140
DTFX-1000 50 - 1000 cN PA: 0.30 mm Ø0.1 cN 140
Andere Messkopfbreiten sind auf Anfrage erhältlich. Andere Messeinheiten sind verfügbar in Gramm oder Kilogramm und Unze oder Pfund.
*Abhängig vom Modell, entweder Breite des Einfangbügels oder äußerer Abstand zwischen den äußeren Führungsrollen.
**Geeignet für 95% der Anwendungen - PA = Polyamid-Monofil

Ersatzrollen
Bestell-Code Durchlaufgeschwindigkeiten
...m/min
Rollenmaterial

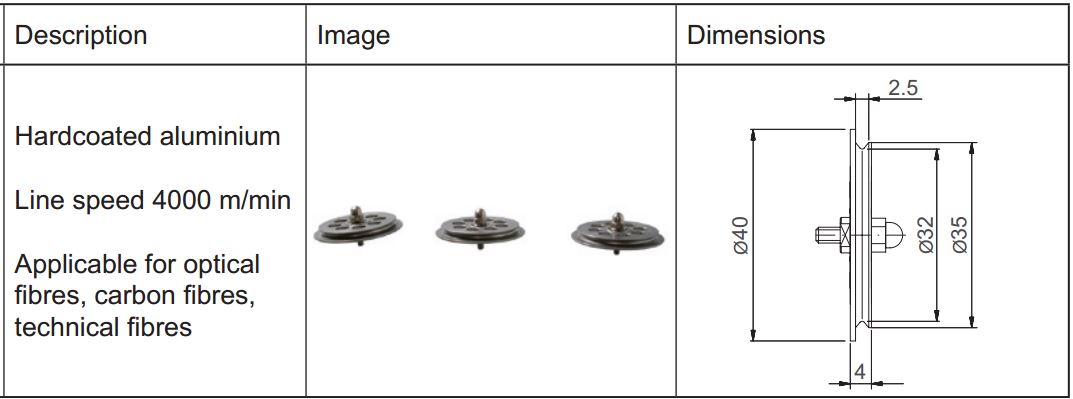

Standard 4000 Hardcoated aluminium

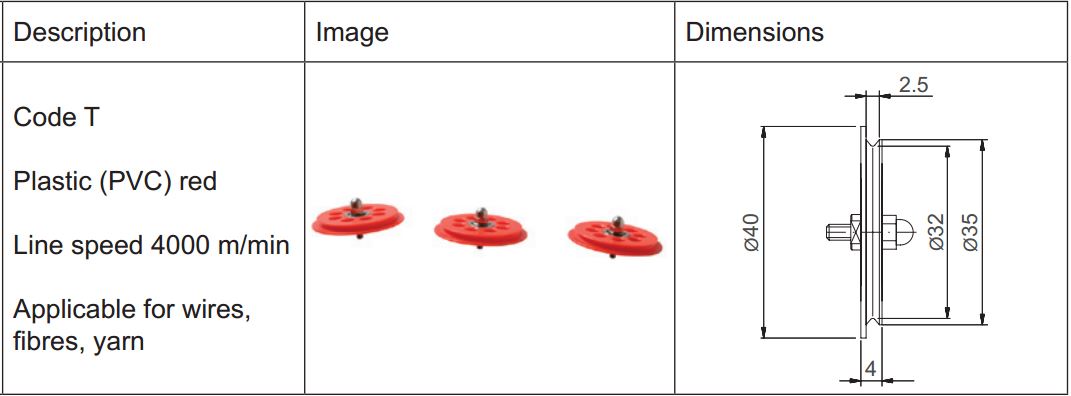

Code T 4000 Kunststoff rot (PVC)

Lieferumfang
Die Lieferung umfasst den Spannungsmesser mit Tragekoffer und Batterien und eine Gebrauchsanweisung auf Englisch (Deutsch auf Anfrage).

Spezifikationen
Kalibrierung Gemäß des SCHMIDT Herstellungsverfahren
Genauigkeit Für 10% bis 90% des Messbereichs:
± 0.5% Vollausschlag und ± 1 Ziffer
Übriger Bereich und anderes Kalibrierungsmaterial:
± 3% Vollausschlag und ± 1 Ziffer
Überlastungsgrenze Ungefähr 15% Vollausschlag, ohne Gewährleistung
Überladungsschutz 100% des Spannungsbereichs
Messprinzip Dehnungsmessstreifen
Auslenkung Messrolle maximal 0,2 mm
Signalverarbeitung Digital
Messfrequenz 62 Messungen/Sekunde
Converter 12 Bit A/D
Temperaturkoeffizient Steigerung: weniger als ± 0.01% Vollausschlag/°C
Nullpunkt: weniger als ± 0.3% Vollausschlag/°C
Display 4-stelliges LCD, 12 mm hoch
Display Aktualisierung: 0,5, 1, 2 oder 4 Sekunden auswählbar
Speicher Letzter Wert, Minimum, Maximum, Peak
Temperaturbereich 10 - 45ºC
Luftfeuchtigkeit 85% relative Feuchtigkeit, maximal
Energieversorgung 4 AA Batterien 1,5 V (ca. 20 Stunden durchgängiger Gebrauch)
Gehäusematerial Aluminium Druckguss
Gehäuseabmessungen 235 x 76 x 45 mm (L x W x H)
Gewicht, netto (brutto) ca. 680 g (ca. 1500 g)
Zusätzliche Daten für DTFX:
Erweiterter Speicher max. 100 Messwerte, MAX-, MIN-, und Peak-Werte sowie Mittelwert und Standardabweichung
Ausgangssignal digital RS 232 C (4800, 8, N, 2)
Ausgangssignal analog RS 232 C (4800, 8, N, 2)
Schnittstelle Digimatic Mitutoyo
